Vantaggi

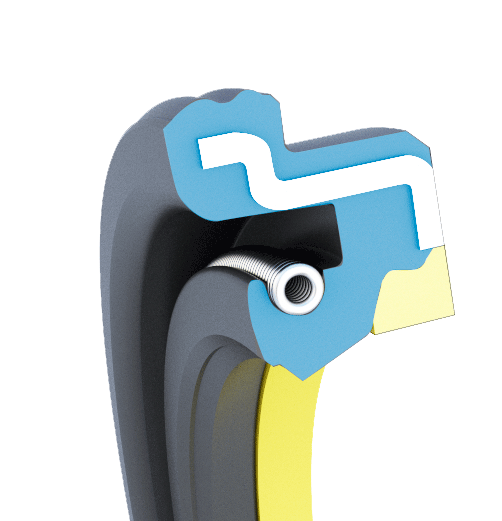

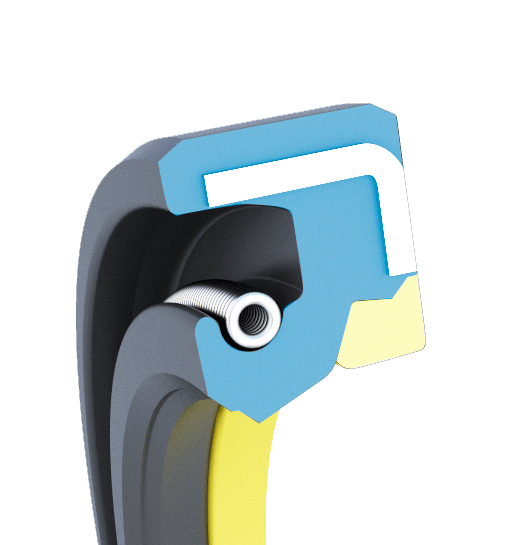

BR e DE BR

Adatto per impieghi con pressioni di esercizio pulsanti da 1 a 160 bar, con velocità lineari di 0.03 m/sec

Buona tenuta statica in sedi costruite in acciaio o leghe di alluminio con buona compensazione delle rispettive dilatazioni termiche.

Con sedi in materiale termoplastico o con elevate dilatazioni termiche può essere fornito in versione con ondulazione sul diametro esterno, tipo RT.

BR+RP

Massima protezione dall’inquinamento proveniente da ambienti esterni particolarmente sporchi con migliore garanzia di durata nel tempo.

Buona tenuta statica in sedi costruite in materiale termoplastico con buona compensazione delle dilatazioni termiche.

Adatto per impieghi con pressioni di esercizio pulsanti da 1 a 160 bar, con velocità lineari di 0.03 m/sec.

Può essere impiegato anche con sedi in acciaio e leghe di alluminio.

Con sedi in acciaio può essere fornito nella versione liscia, tipo ST.

BR integrato

Prodotto unico integrato con i componenti del sistema con:

- unico montaggio

- riduzione del numero dei componenti

- riduzione del peso complessivo

L’immagine xx mostra il confronto con un complessivo standard (foto manca, da fare)

Adatto per impieghi con pressioni di esercizio pulsanti da 1 a 160 bar, con velocità lineari di 0.03 m/sec

Buona tenuta statica in sedi costruite in acciaio o leghe di alluminio con buona compensazione delle rispettive dilatazioni termiche.

Con sedi in acciaio può essere fornito nella versione liscia, tipo ST.

Applicazioni

Tipicamente in uso come guarnizioni di tenuta per asta a cremagliera dei sistemi di guida servoassistiti di:

• vetture di grossa cilindrata
• furgoni
• piccoli autocarri

Zona di applicazione:

BR e DE BR

• scatola guida lato boccola
• scatola guida lato valvola

BR+RP

• lato valvola (disegno di assieme da fare)

BR integrato

• scatola guida lato boccola



Condizioni operative

Nella definizione dei materiali va considerato che è possibile che non tutte le condizioni estreme si verifichino contemporaneamente

Ciclo di pressione interna

Il grafico xx mostra il ciclo base della pressione in un circuito idraulico sevo assistito

grafico

Ciclo di pressione esterna

Il grafico xx mostra la resistenza alla pressione esterna in relazione al grado di eccentricità albero/sede secondo specifica T.I.R. Test

grafico + disegno

Ciclo di de-pressione esterna

Il grafico xx mostra la resistenza alla depressione interna in relazione al tempo di permanenza sottovuoto:

grafico
