CAT ARTIC - 46 - Profilo PSZ

Profili - Sistemi di tenuta per oleodinamica - guarnizioni pistone

TENUTA PISTONE

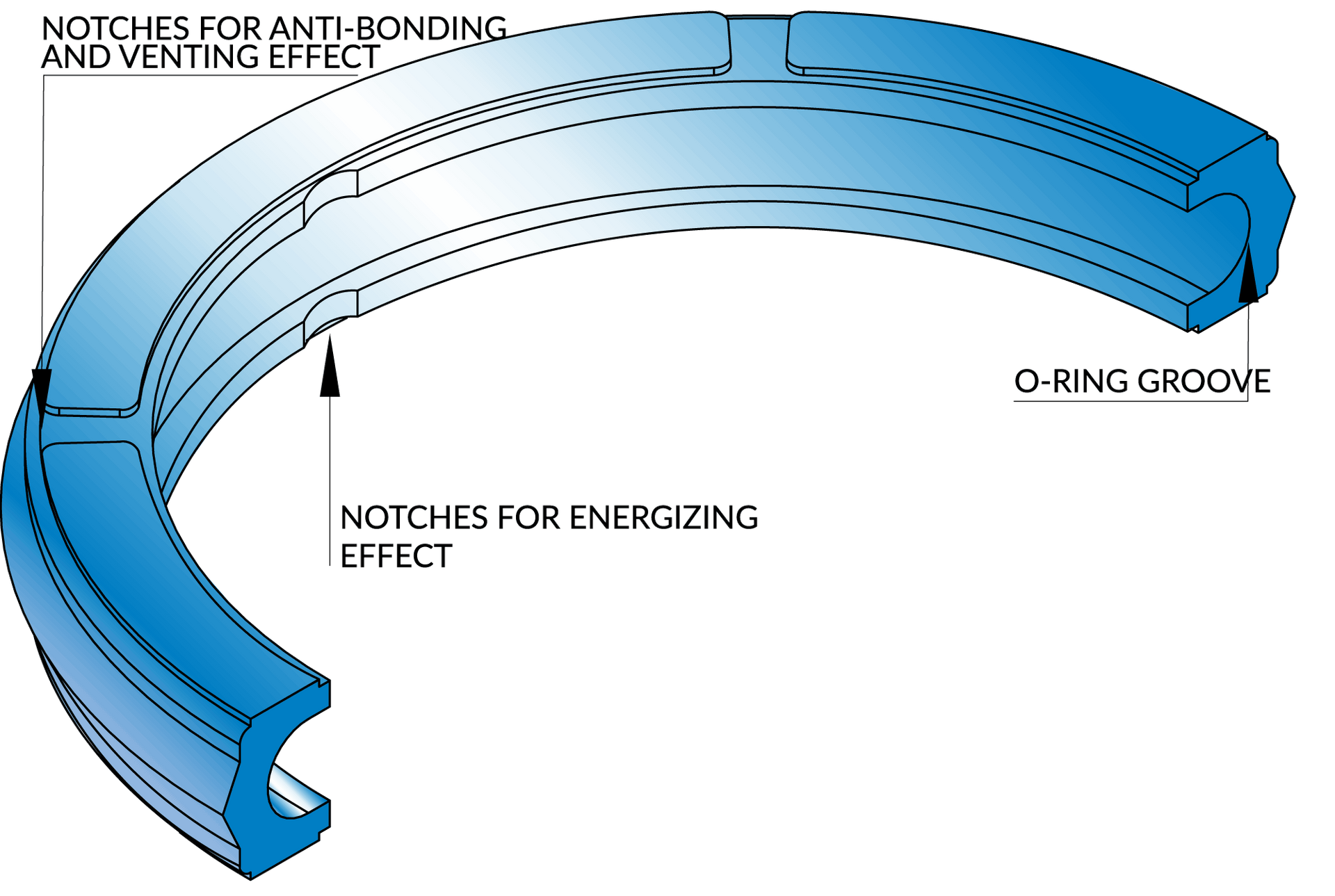

La guarnizione tipo PSI ha un profilo simmetrico che permette la tenuta a doppio effetto.Il profilo ha una cava nella parte interna dove alloggia un o-ring, che energizza la guarnizione, ne garantisce la perfetta tenuta sia a basse che ad alte pressioni grazie anche alla presenza di tacche assiali. Le tacche radiali consento un effetto anti-incollaggio e di sfiato.


Condizioni operative

fluido pressione (bar) velocità (m/s) temperatura °C
a base minerale (v. tabella 3 a p. 14) < 350 1 -35 +100 (con punte fino a 110)

Materiali


I materiali di base in uso per lo standard:

Guarnizione
materiale TPU
codice CN
durezza (ShA) 94 +/-2
O-Ring
materiale NBR 70
ShA 70 +/-5

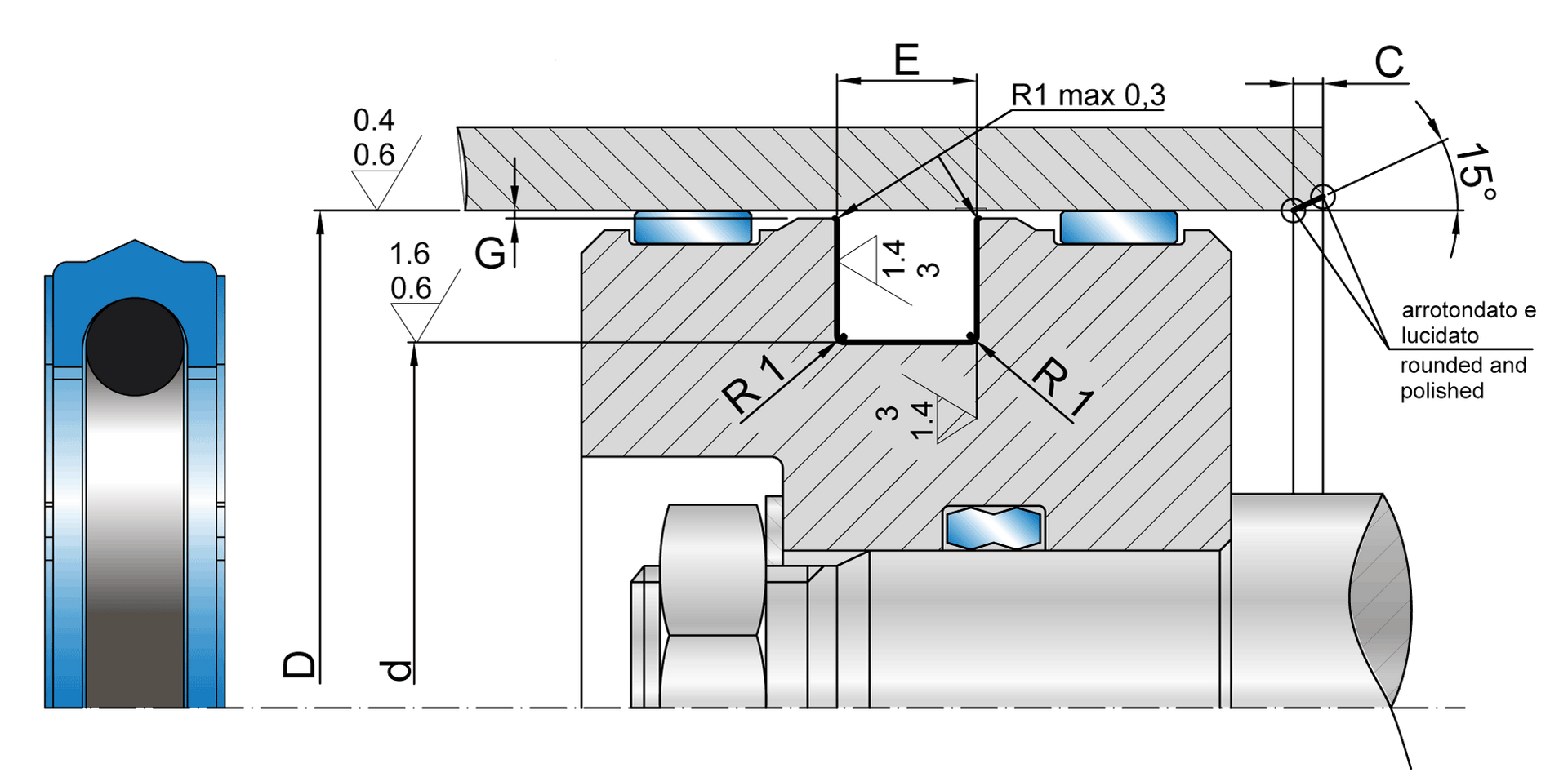

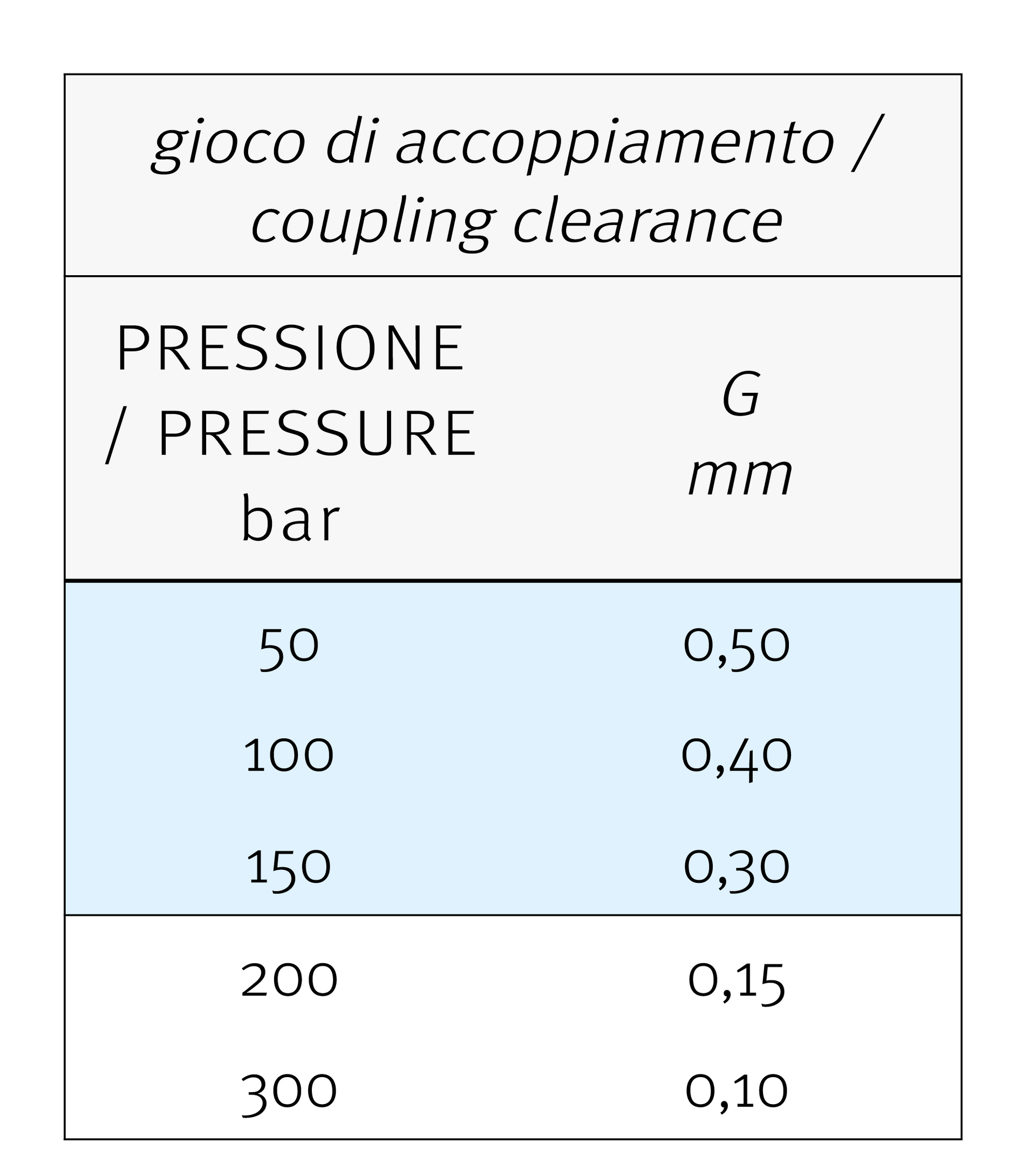

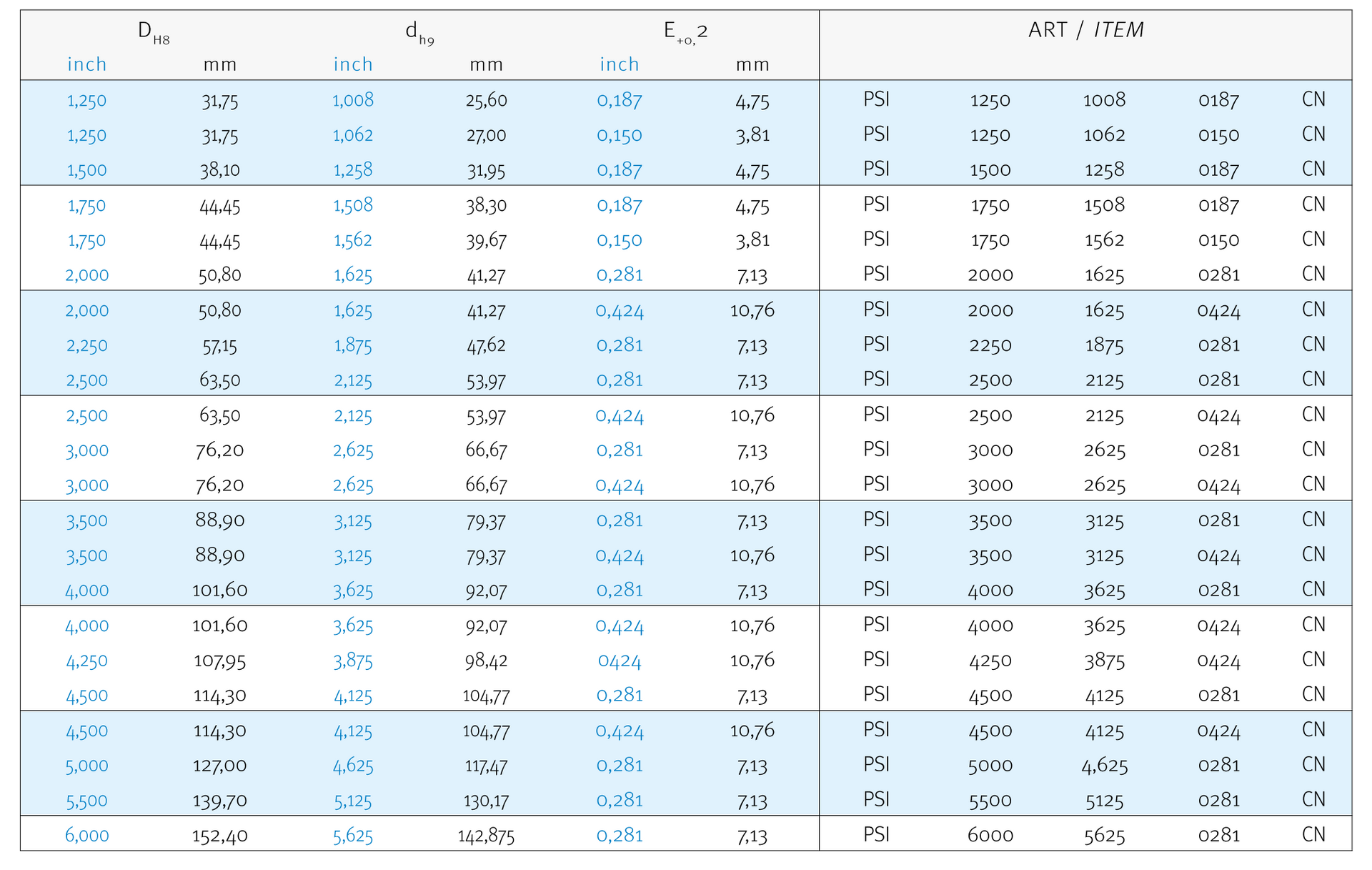

Montaggio e installazione


E’ necessario eliminare spigoli taglienti e bave nella sede dove alloggia la guarnizione.

Eseguire smusso di invito sulla camicia per facilitare il montaggio del pistone.


Nota: non utilizzare in caso la finitura della camicia sia realizzata da lucido di trafila.
