WSL
Button

RASCHIATORE STELO

Il raschiatore tipo WSL presenta due labbri: uno raschiante e molto flessibile nella parte dinamica e uno sporgente, più corto e molto robusto, nella parte statica. Questo profilo speciale, sia dal lato stelo sia dal lato esterno statico, impedisce alle impurità (scorie, acqua e altro) di penetrare, danneggiare la guarnizione di tenuta e corrodere l’interno del cilindro.

Condizioni operative

fluido	velocità (m/s)	temperatura °C
agenti atmosferici, acqua a temperatura inferiore a 60° C, oli a base minerale (v. tabella 3 a p. 14)	< 0,8	-35 +100 (con punte fino a 110)

Materiali

Guarnizione
materiale	Poliuretano
codice	C0
durezza (ShA)	93 +/-2
caratteristiche	poliuretani resistenti all’abrasione e agli agenti atmosferici, con alto modulo elastico
materiali alternativi	In alternativa, e previo consulto con il nostro ufficio tecnico, sono utilizzabili poliuretani di durezza superiore, come nel caso di condizioni gravose in ambienti molto inquinanti.

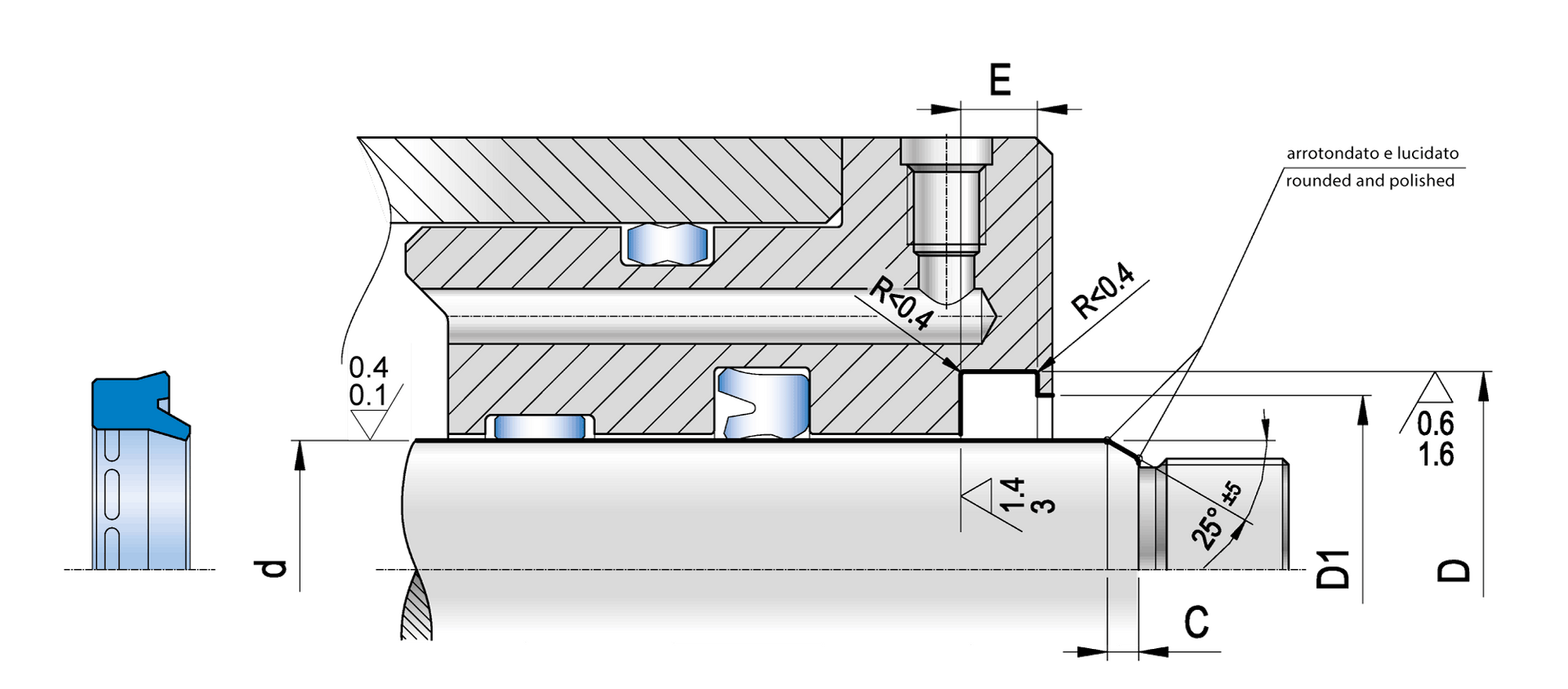

Montaggio e installazione

Il montaggio è privo di problemi particolari grazie alla sede semiaperta collocata nella parte più vicina all’esterno del cilindro. Per evitare di incidere il raschiatore durante il montaggio è importante eliminare gli spigoli taglienti e le bave. Per ulteriori informazioni leggere le istruzioni a p. 63.
