ANELLI GUIDA

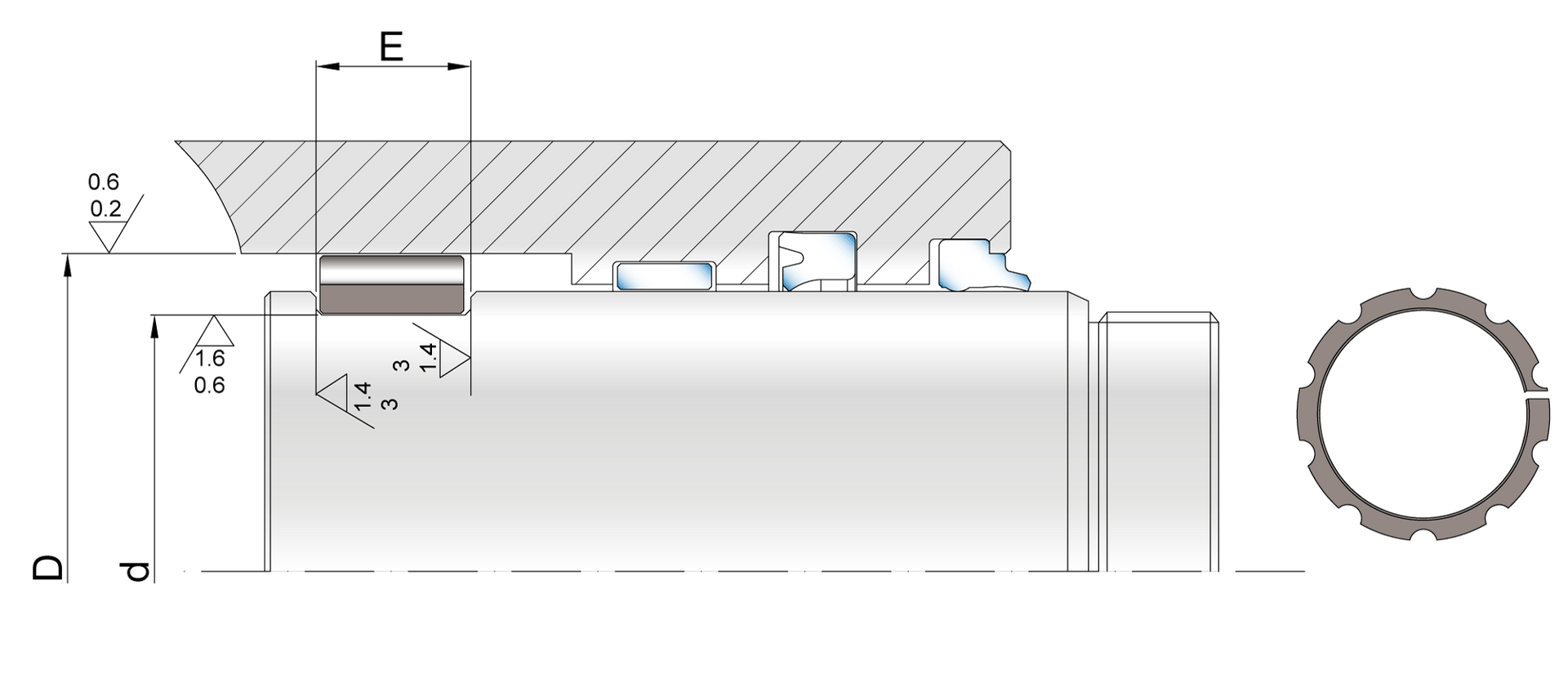

Le HEN sono guide studiate per i cilindri tuffanti, in alternativa alle tradizionali boccole in bronzo. Duplice la loro funzione: mantenere in guida lo stelo sulla camicia e fungere da finecorsa. Il passaggio dell’olio è garantito dalle grandi scanalature presenti sul diametro esterno.
Condizioni operative
fluido | velocità (m/s) | temperatura °C |
---|---|---|
oli idraulici a base minerale (v. tabella 3 a p.14) | < 0,8 | -40 +115 |
Materiali
I materiali utilizzabili sono:
Guarnizione | temperature <115°C | temperature >=115°C |
---|---|---|
materiale | resina poliacetalica rinforzata con fibra di vetro | resina poliammidica rinforzata |
codice | R0 | R1 |

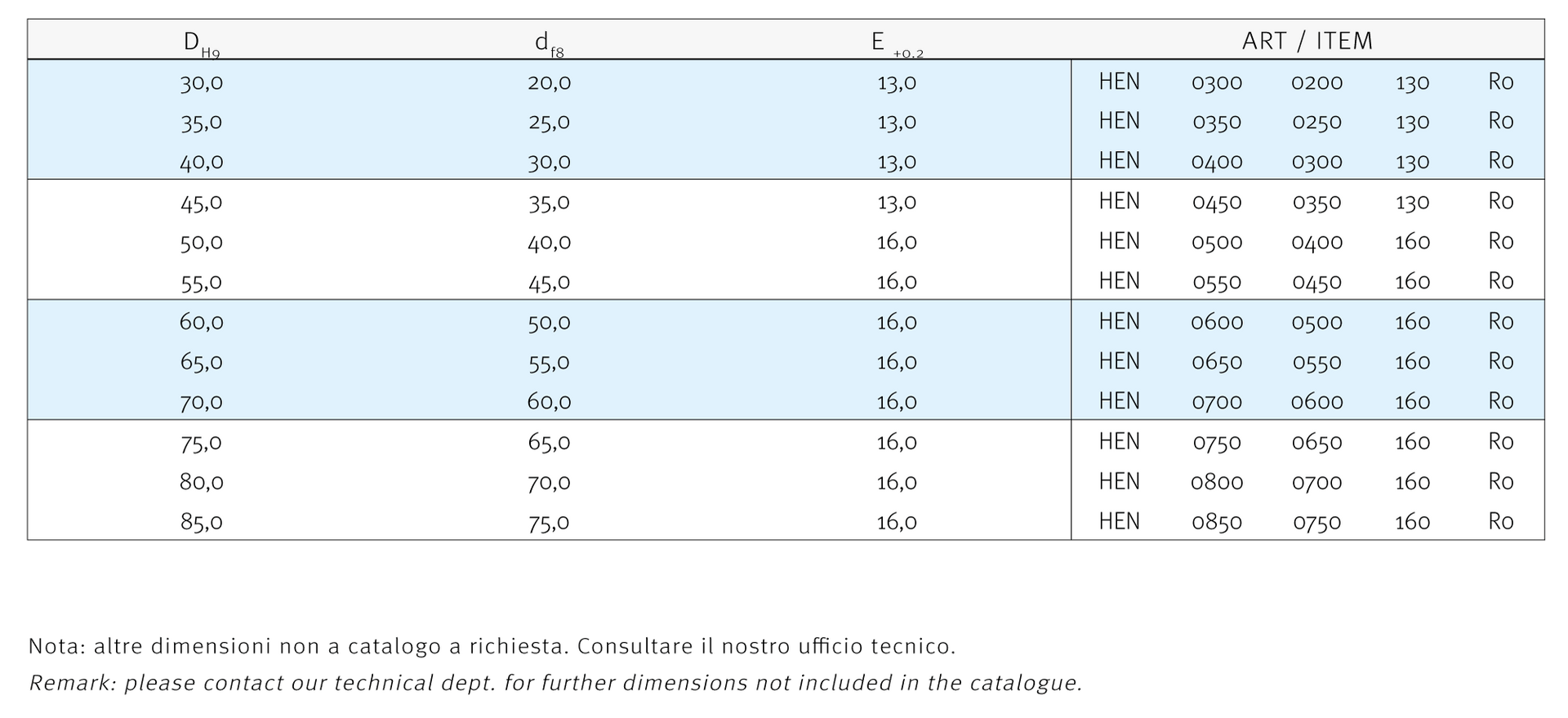

Montaggio e installazione
La guida tagliata e l’ottima elasticità semplificano il montaggio, mentre la presenza di smussi sui due lati facilita l’inserimento dello stelo.
