CAT ARTIC - 62 - Profilo HES

Profili - Sistemi di tenuta per oleodinamica - anelli guida

ANELLI GUIDA


I pattini di guida tipo HES hanno la funzione di mantenere in asse tutto il sistema cilindro (stelo con testata e pistone con camicia) e svolgono due importanti compiti: aiutano la tenuta stelo, il raschiatore e la tenuta pistone a lavorare senza disallineamenti ed evitano il contatto tra le parti metalliche. Il materiale, con un coefficiente di attrito molto basso, non crea perdite di carico (linearità) e sopporta deformazioni elevate sotto carico grazie al punto di rammollimento vicino al punto di fusione (lavora in esercizio a 115° C). Per facilitare la scelta della guida pistone o stelo e conoscerne l’altezza più idonea consigliamo la formula a p.139.


Condizioni operative

fluido velocità (m/s) temperatura °C
fluidi a base minerale (v. tabella 3 a p. 14) < 0,8 -40 +115


Materiali

Guarnizione per temperature <115°C per temperature >=115°C
materiale resina poliacetalica rinforzata con fibra di vetro resina poliammidica rinforzata
codice R0 R1

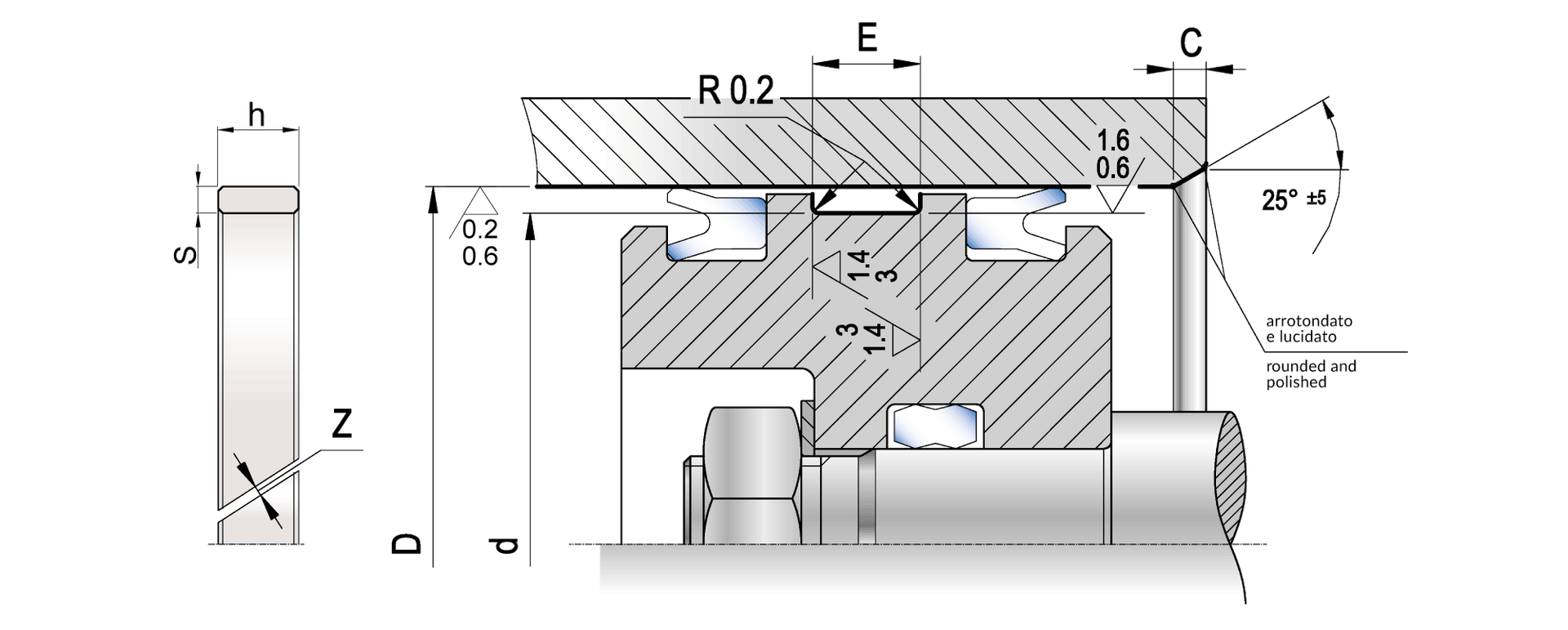

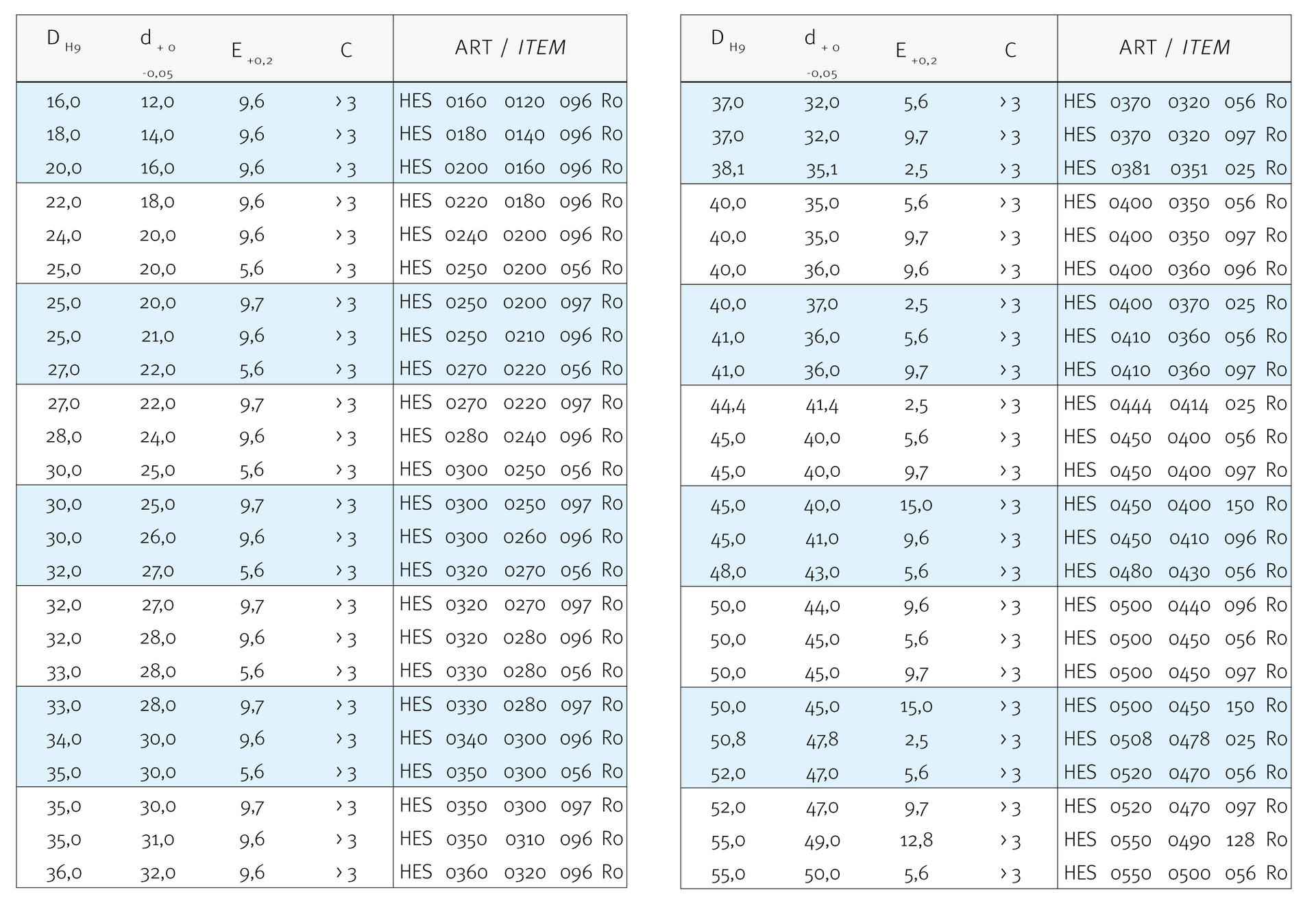

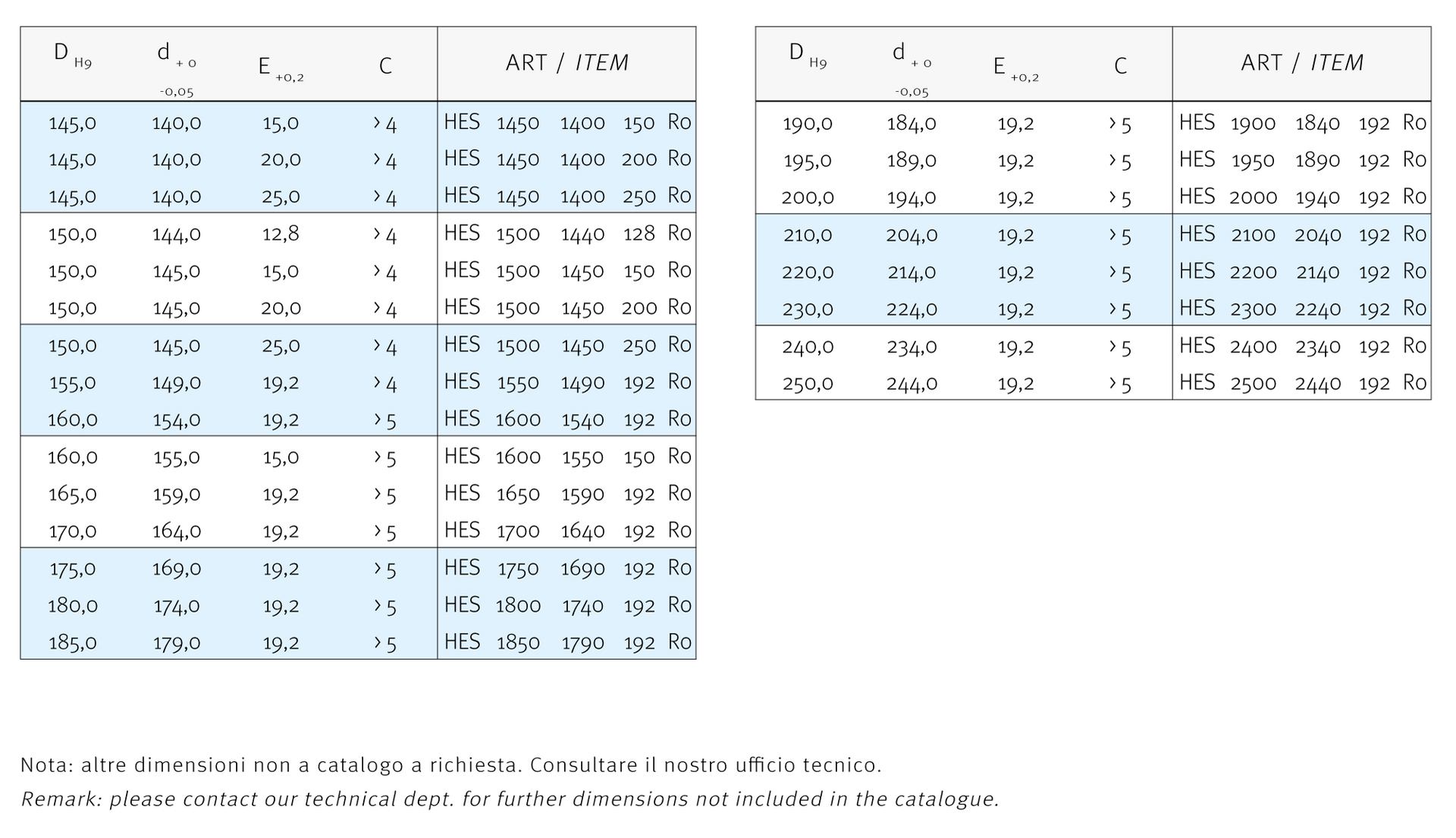

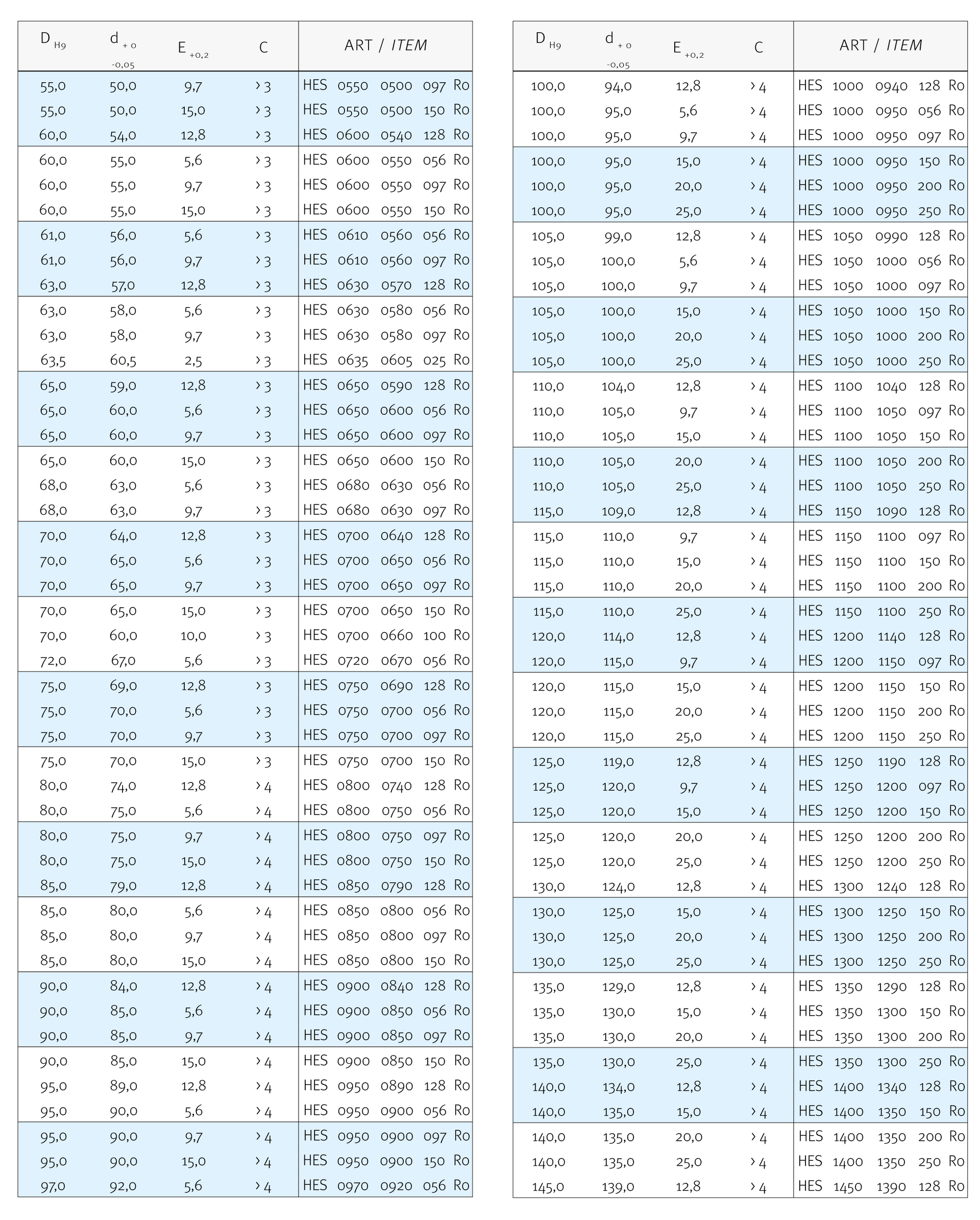

Montaggio e installazione


La guida tagliata e l’ottima elasticità semplificano il montaggio, mentre la presenza di smussi sui due lati facilita l’inserimento del pistone.
