HIS
ANELLI GUIDA
I pattini di guida tipo HIS hanno la funzione di mantenere in asse tutto il sistema cilindro (stelo con testata e pistone con camicia) e svolgono due importanti compiti: aiutano la tenuta stelo, il raschiatore e la tenuta pistone a lavorare senza disallineamenti ed evitano il contatto tra le parti metalliche.
Il materiale, con un coefficiente di attrito molto basso, non crea perdite di carico (linearità) e sopporta deformazioni elevate sotto carico grazie al punto di rammollimento vicino al punto di fusione (lavora in esercizio a 115° C). Per facilitare la scelta della guida pistone o stelo e conoscerne l’altezza più idonea consigliamo la formula a p.139.
Condizioni operative
| fluido | velocità (m/s) | temperatura °C |
|---|---|---|
| fluidi a base minerale (v. tabella 3 a p. 14) | < 0,8 | -40 +115 |
Materiali
| Guarnizione | per temperature <115°C | per temperature >=115°C |
|---|---|---|
| materiale | resina poliacetalica rinforzata con fibra di vetro | resina poliammidica rinforzata |
| codice | R0 | R1 |
Montaggio e installazione

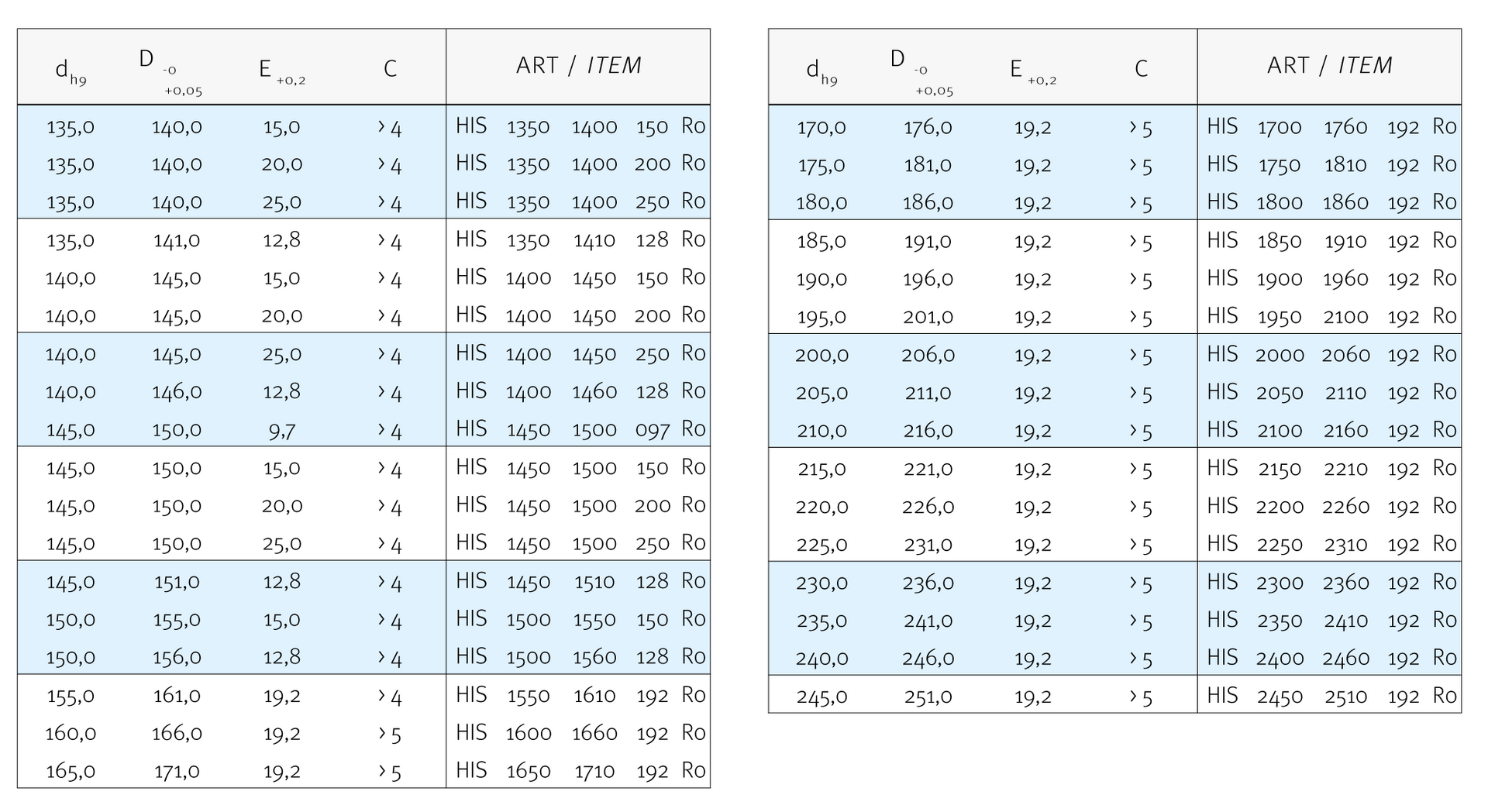

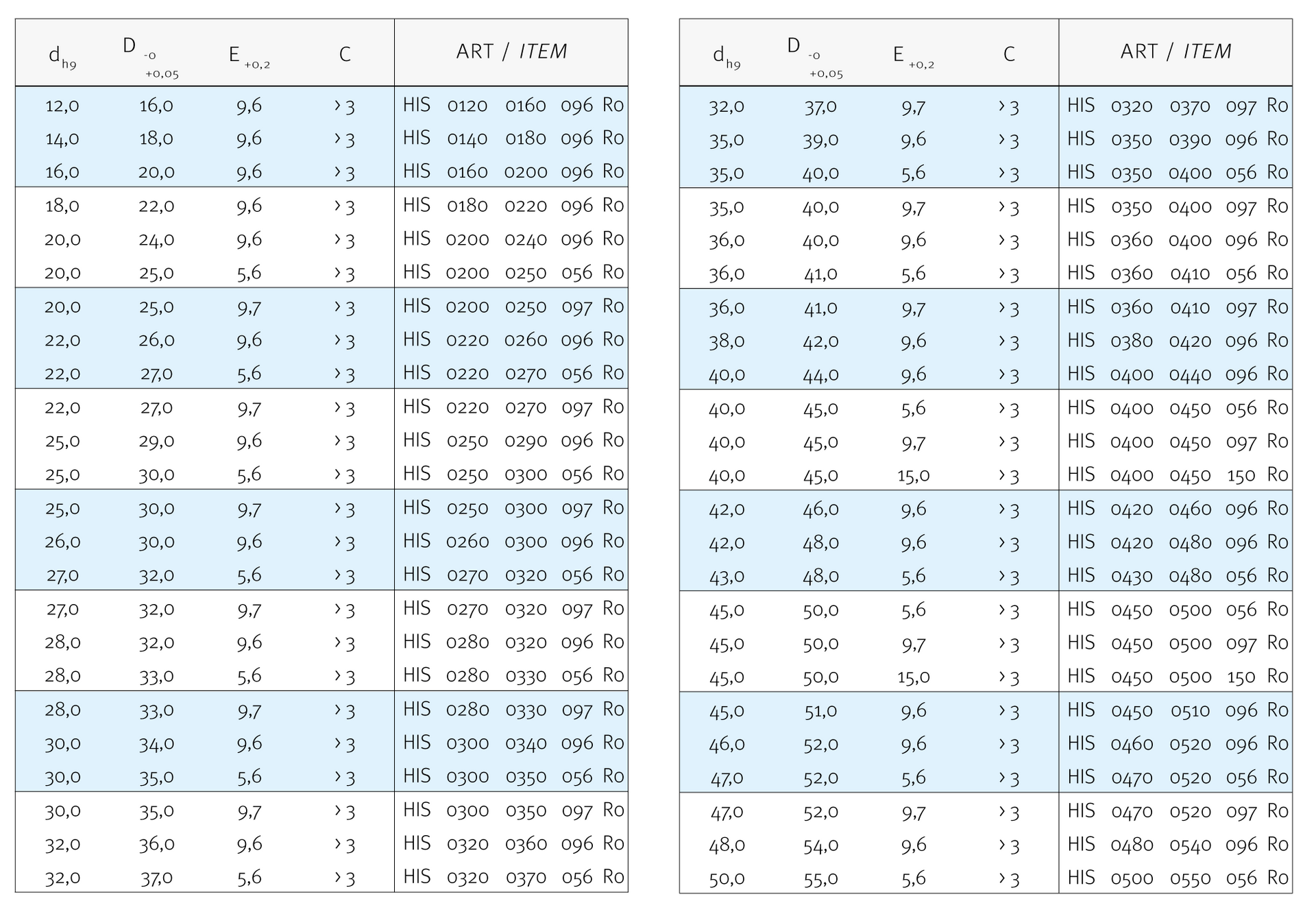

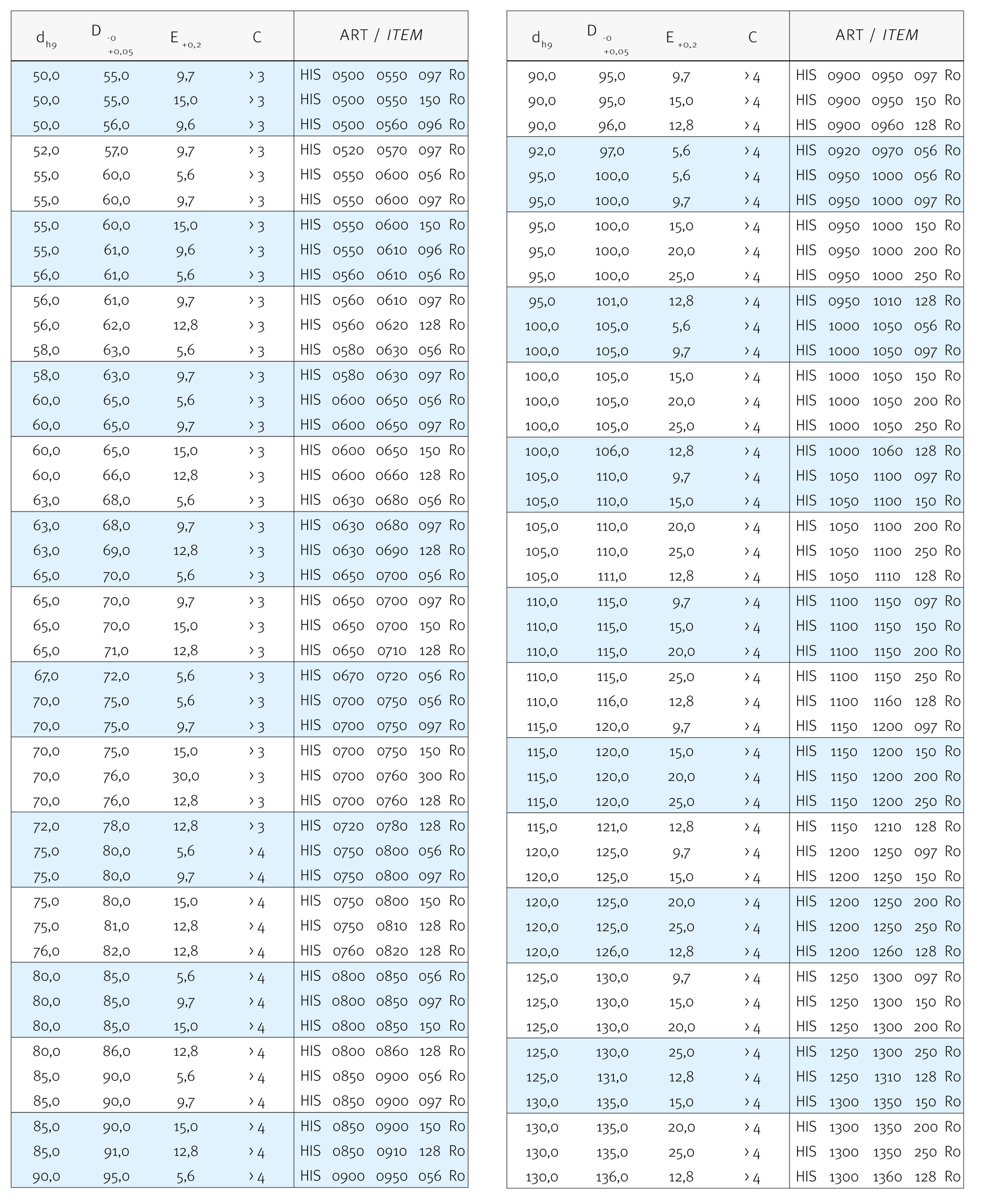

La guida tagliata e l’ottima elasticità semplificano il montaggio, mentre la presenza di smussi sui due lati facilita l’inserimento dello stelo.
