KDSP
TENUTA PISTONE COMPATTA
La guarnizione KDSP nasce per tenuta pistone con sedi intercambiabili ISO 6547.
È composta da soli tre elementi: quello centrale in poliuretano (con funzione di tenuta) e due guide laterali in poliacetalica rinforzata vetro. Questo sistema permette di eliminare i supporti antiestrusione in quanto l’elemento centrale, grazie al suo alto modulo elastico, ha una durezza superiore alla gomma nitrilica NBR.
L’attrito di primo distacco e in esercizio si mantiene basso per la particolare geometria della guarnizione.
Condizioni operative
| fluido | pressione (bar) | velocità (m/s) | temperatura °C |
|---|---|---|---|
| oli a base minerale (v. tabella 3 a p. 14) | < 400 | 0,8 | -30 +100 |
Materiali
I materiali di base in uso per lo standard:
| Elemento centrale | |
|---|---|
| materiale | Poliuretano |
| durezza (ShA) | 93 +/-3 |
| codice | CO |
| Elementi laterali | |
|---|---|
| materiale | POM |
| codice | CX |

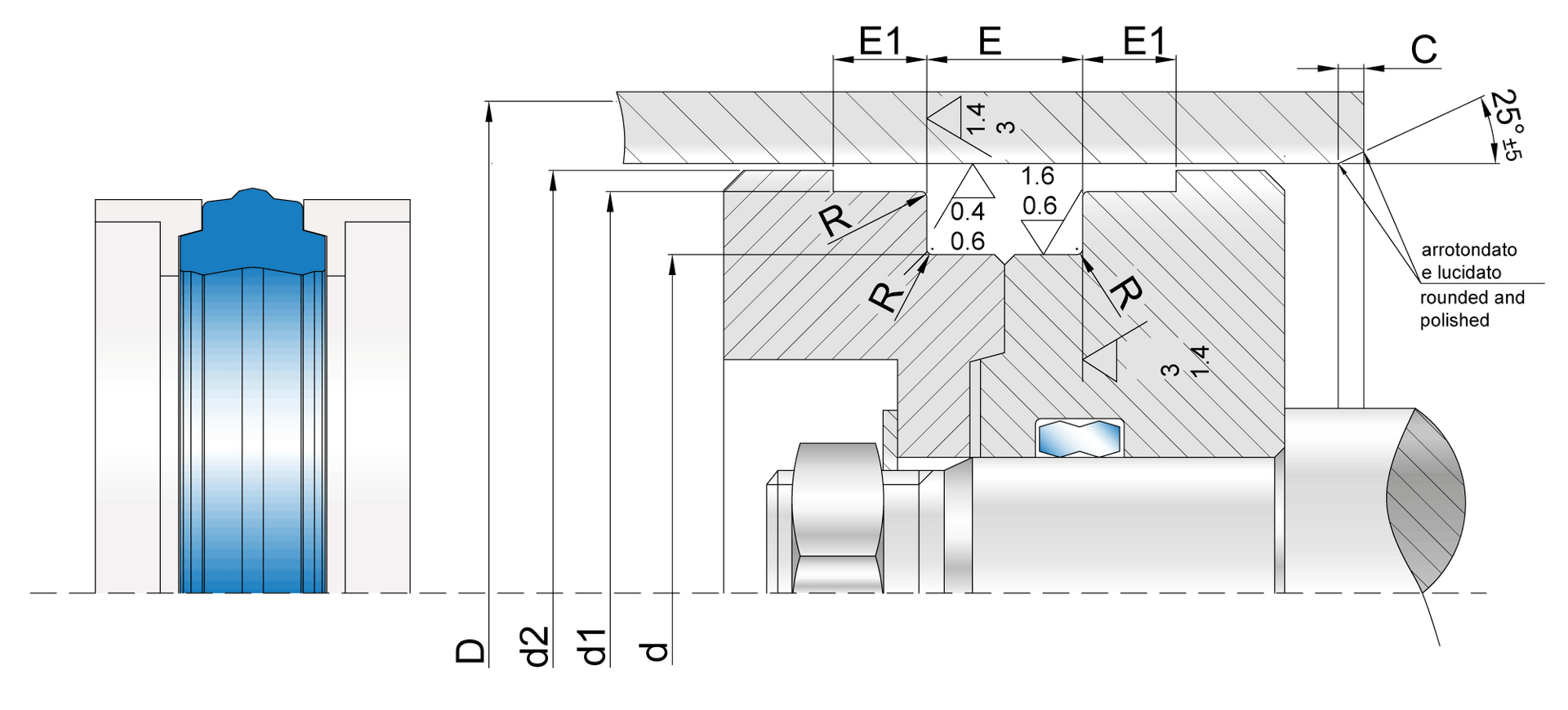

Montaggio e installazione
Il montaggio di questa tenuta può essere eseguito sia in cava chiusa su pistone monoblocco sia in cava aperta su pistone in due pezzi. È necessario che il pistone non presenti bave di lavorazione meccanica che danneggerebbero l’elemento di tenuta durante il montaggio.
