CAT ARTIC - 50 - Profilo KDSBAE

Profili - Sistemi di tenuta per oleodinamica - guarnizioni pistone

TENUTA PISTONE COMPATTA


La tenuta pistone compatta tipo KDSB/AE è costituita da un elemento centrale in gomma nitrilica che esercita la funzione di tenuta, da due supporti laterali all’elemento in gomma ,e da due anelli antiestrusione.

Diversamente dalla KDSB il pistone nel cilindro deve esse progettato prevedendo gli elementi di guida.


Condizioni operative

fluido pressione (bar) velocità (m/s) temperatura °C
oli a base minerale (v. tabella 3 a p. 14) < 400 0,5 -30 +100

Materiali


I materiali di base in uso per lo standard:

Elemento centrale
materiale NBR
durezza (ShA) 70 +/-5
Supporti laterali
materiale TPE
Guide esterne
materiale POM
codice CX


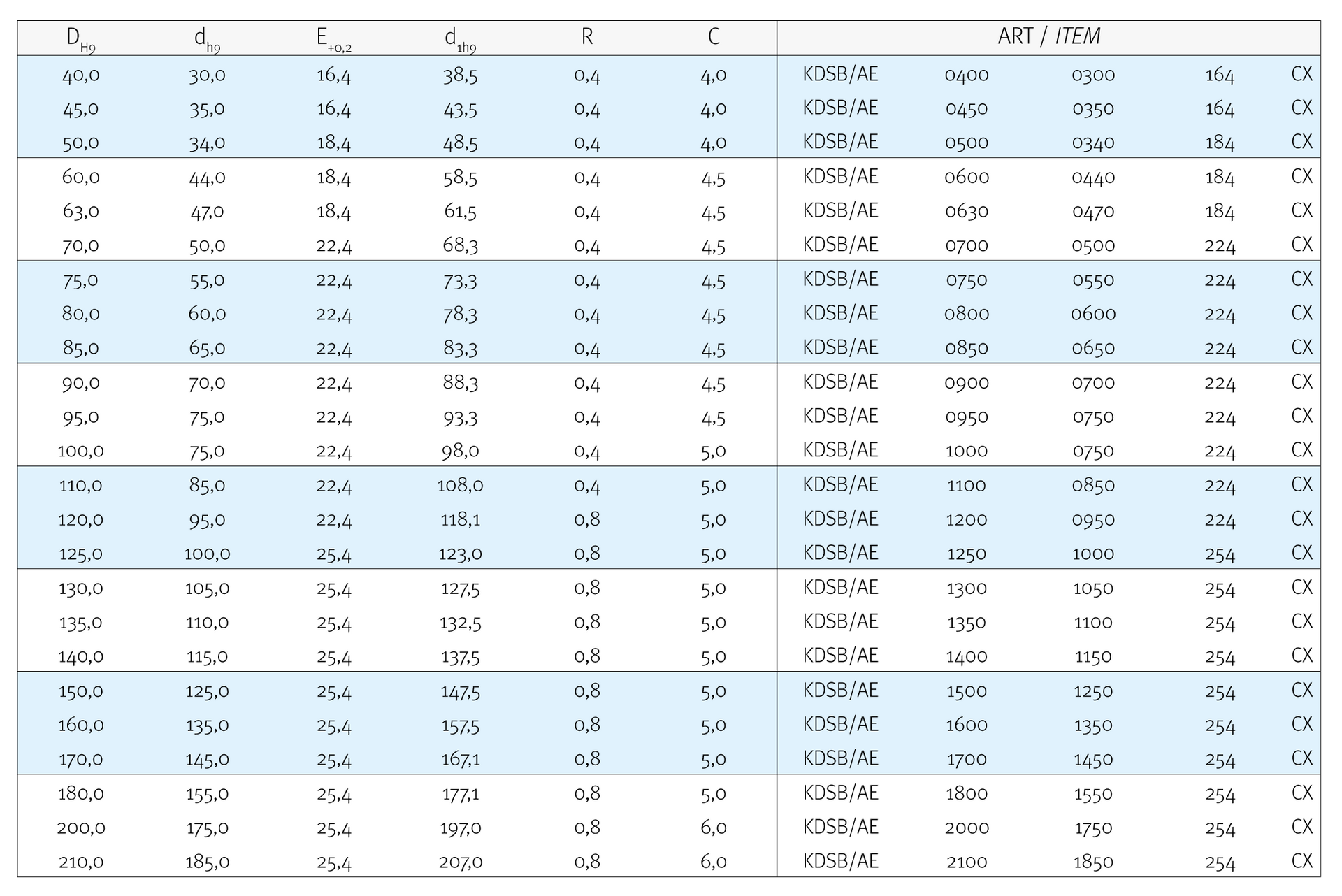

Montaggio e installazione


Il montaggio può essere eseguito sia in cava chiusa su pistone monoblocco sia in cava aperta su pistone in due pezzi.

L’ordine del montaggio deve essere il seguente:

  • elemento in gomma
  • supporti
  • guide.

È necessario che il pistone non presenti bave di lavorazione meccanica che danneggerebbero l’elemento in gomma durante il montaggio.
