CAT ARTIC - 49 - Profilo KDSB

Profili - Sistemi di tenuta per oleodinamica - guarnizioni pistone

TENUTA PISTONE COMPATTA


La tenuta pistone compatta tipo KDSB è costituita da un elemento centrale in gomma nitrilica che esercita la funzione di tenuta, da due supporti laterali all’elemento in gomma che agiscono da anelli antiestrusione e da due guide esterne che mantengono in guida il pistone nel cilindro.


Condizioni operative

fluido pressione (bar) velocità (m/s) temperatura °C
oli a base minerale (v. tabella 3 a p. 14) < 400 0,5 -30 +100 (con punte fino a 110)

Materiali


I materiali di base in uso per lo standard:

Elemento centrale
materiale NBR
durezza (ShA) 70 +/-5
Supporti laterali
materiale TPE
Guide esterne
materiale POM
codice CX


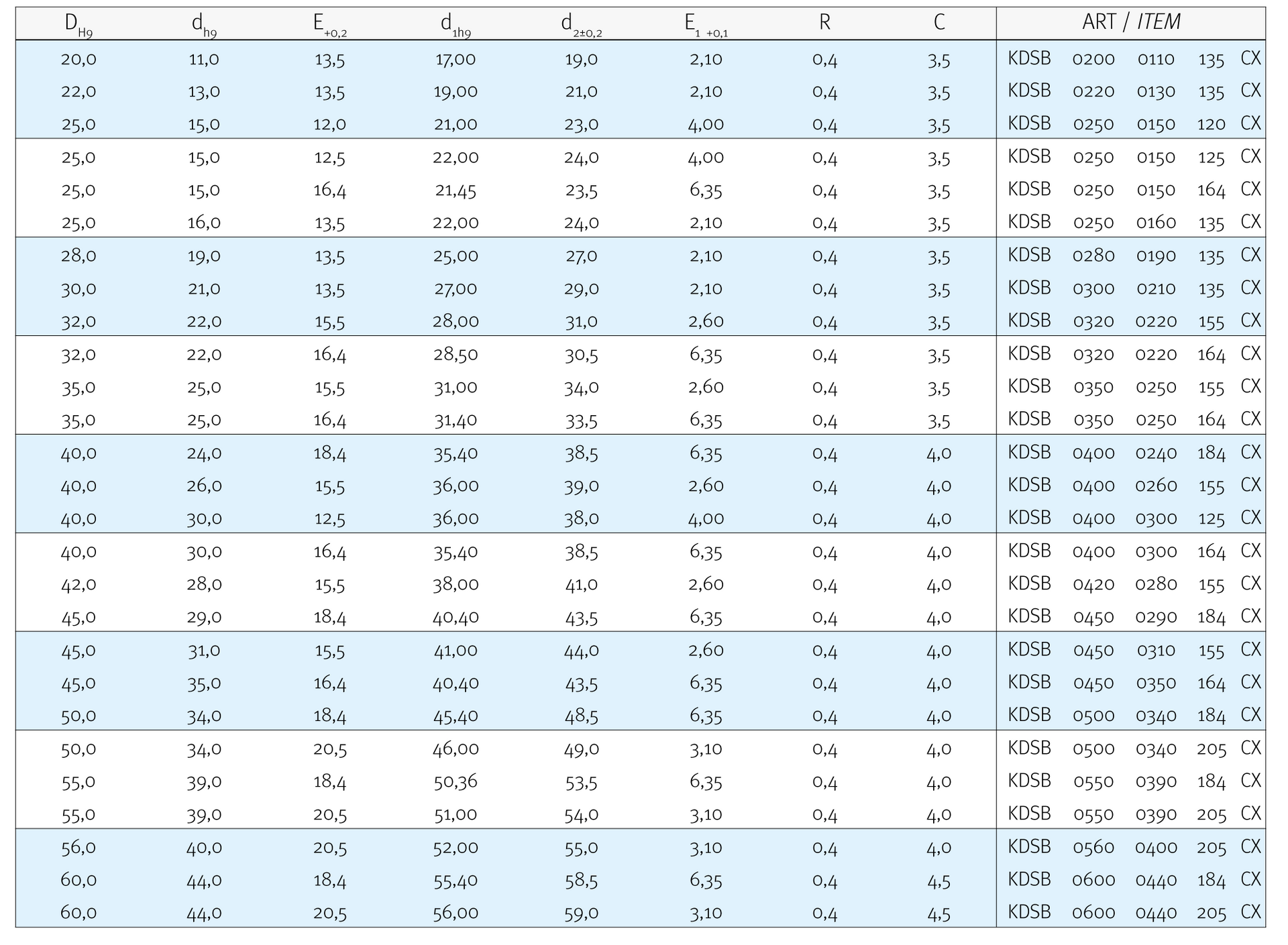

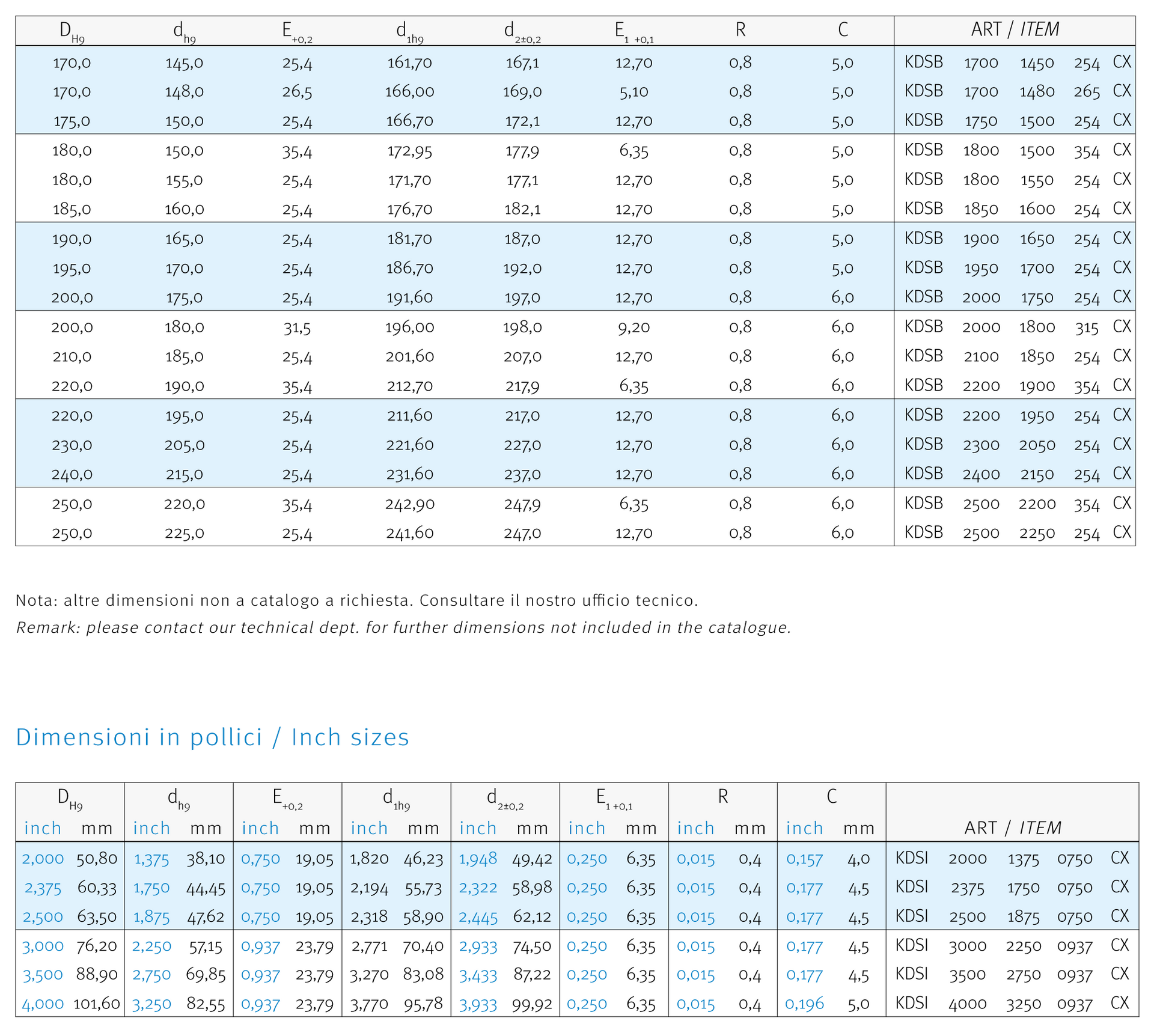

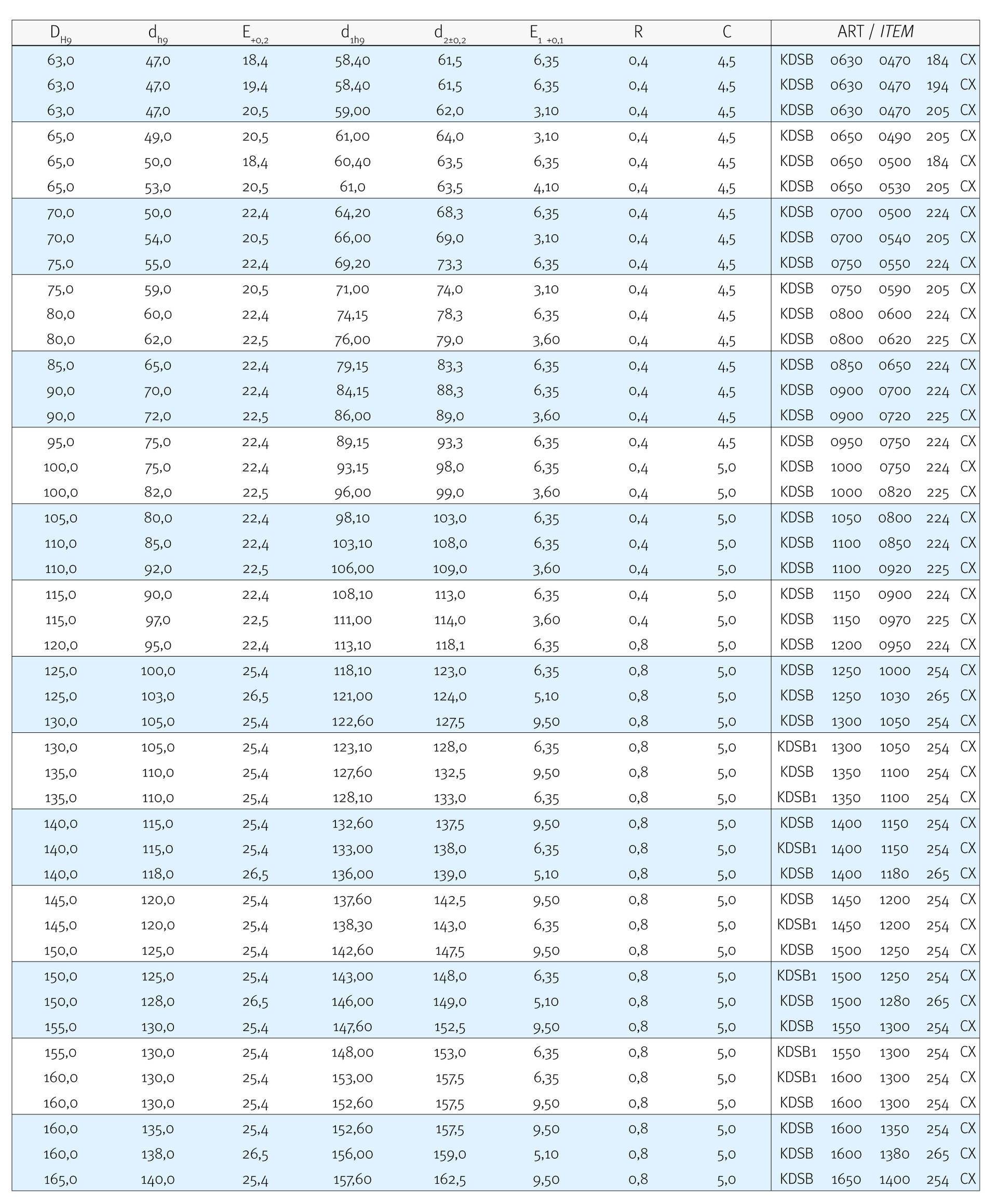

Montaggio e installazione


Il montaggio di questa tenuta è eseguibile sia in cava chiusa su pistone monoblocco sia in cava aperta su pistone in due pezzi.

L’ordine del montaggio deve essere il seguente:

  • elemento in gomma
  • supporti
  • guide.

È necessario che il pistone non presenti bave di lavorazione meccanica che danneggerebbero l’elemento in gomma durante il montaggio.
