KDSA
TENUTA PISTONE COMPATTA
La tenuta pistone compatta tipo KDSA è costituita da un elemento centrale in gomma nitrilica che esercita la funzione di tenuta, da due supporti laterali all’elemento in gomma che agiscono da anelli antiestrusione e da due guide esterne che mantengono in guida il pistone nel cilindro.
Condizioni operative
| fluido | pressione (bar) | velocità (m/s) | temperatura °C |
|---|---|---|---|
| oli a base minerale (v. tabella 3 a p. 14) | < 400 | 0,5 | -30 +100 (con punte fino a 110) |
Materiali
I materiali di base in uso per lo standard:
| Elemento centrale | |
|---|---|
| materiale | NBR |
| durezza (ShA) | 70 +/-3 |
| Supporti laterali | |
|---|---|
| materiale | TPE |
| Guide esterne | |
|---|---|
| materiale | POM |
| codice | CX |

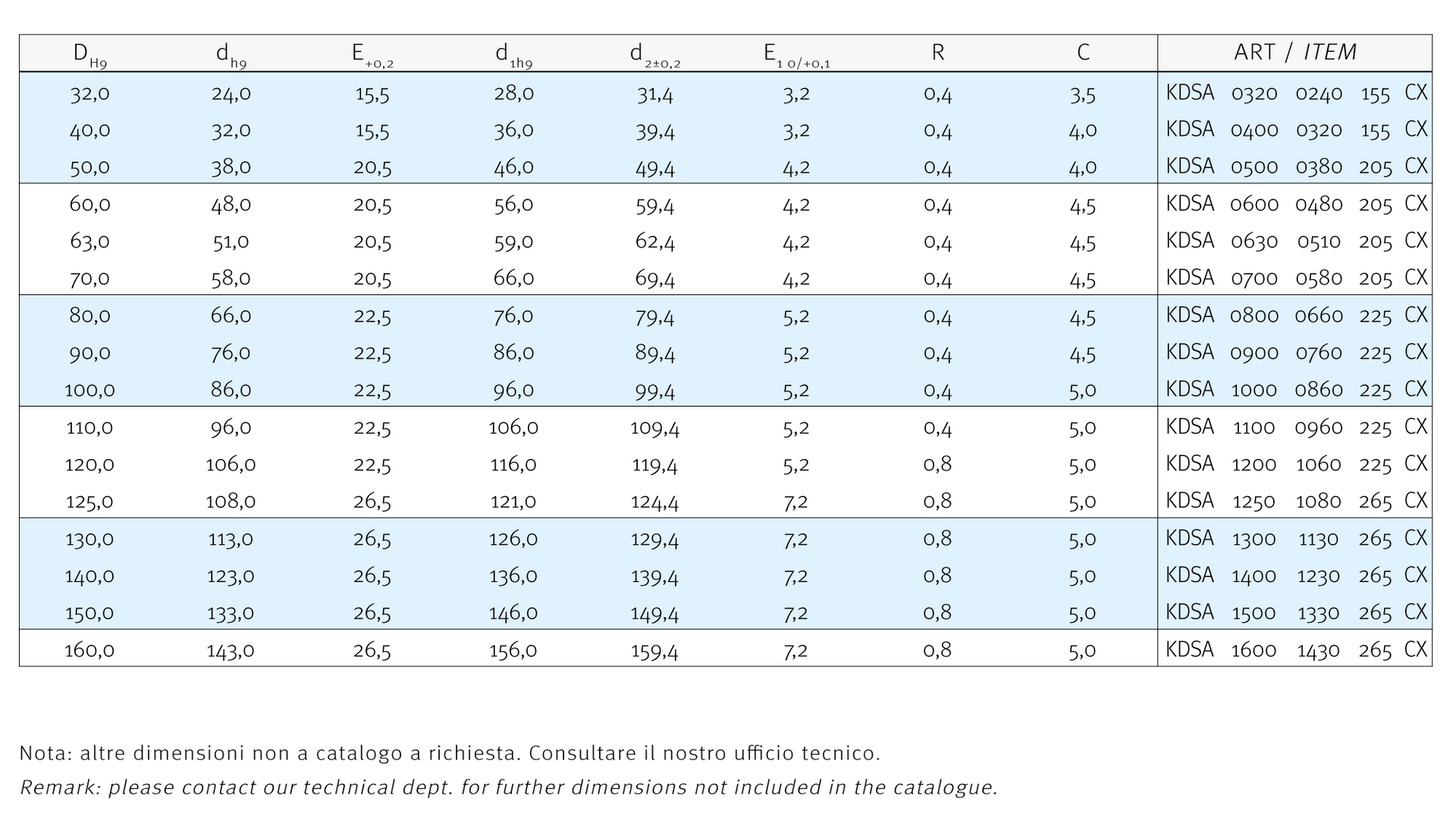

Montaggio e installazione
Il montaggio di questa tenuta è eseguibile sia in cava chiusa su pistone monoblocco sia in cava aperta su pistone in due pezzi.
L’ordine del montaggio deve essere il seguente:
- elemento in gomma
- supporti
- guide.
È necessario che il pistone non presenti bave di lavorazione meccanica che danneggerebbero l’elemento in gomma durante il montaggio.
