PHP
TENUTA PISTONE

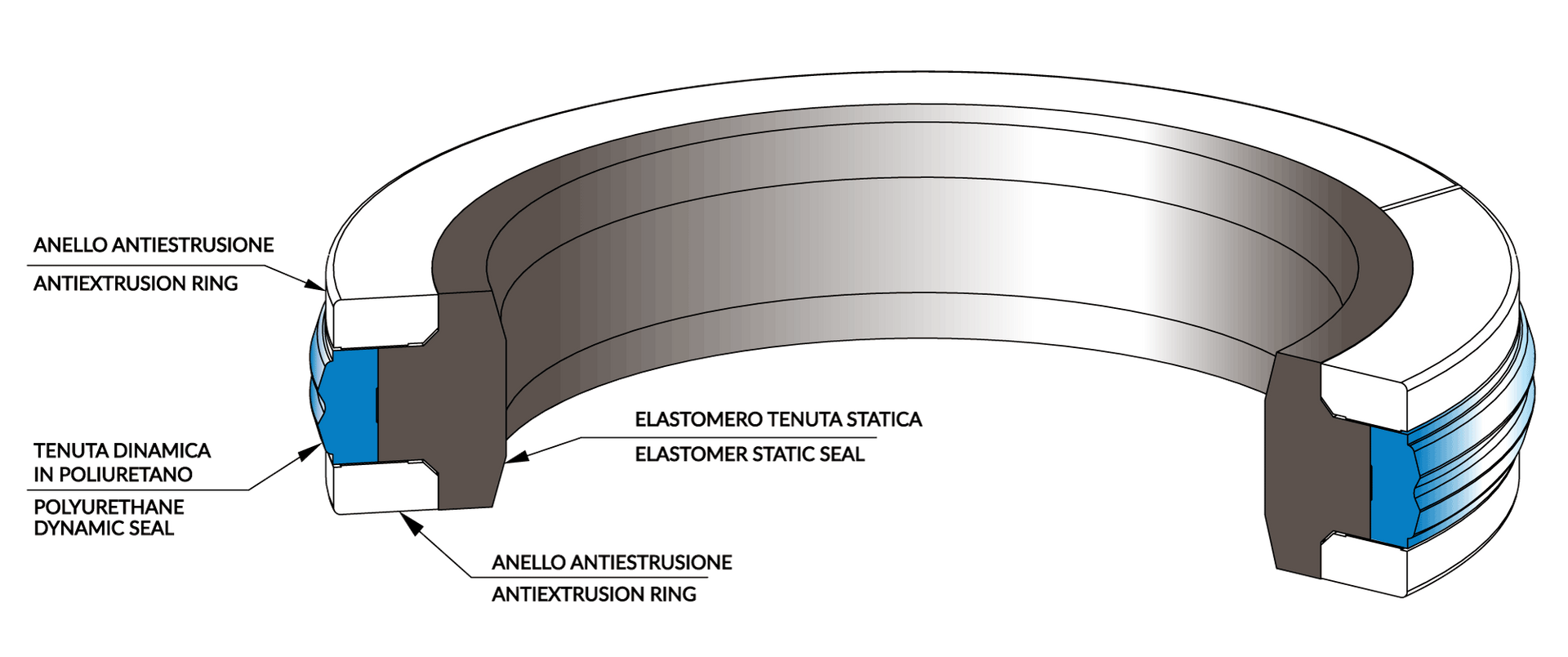

La tenuta pistone PHP è studiata per cilindri a doppio effetto dove le pressioni e le condizioni di lavoro sono molto gravose. È composta da tre elementi:
- parte statica con funzione energizzante
- parte centrale dinamica con funzione di tenuta assiale
- anelli laterali antiestrusione che consentono un gioco radiale maggiore tra pistone e camicia del cilindro.
Utilizzata sui cilindri macchine movimento terra,
macchine di sollevamento e presse.
Condizioni operative
| materiale | velocità (m/s) | pressione (bar) a 60°C | temperatura (°C) |
|---|---|---|---|
| TPU | < 0,8 | < 400 | -35 +100 (con punte fino a 110) |
| PTFE | < 1,5 | < 600 | -35 +150 |
fluidi e oli a base minerale (v. tabella 3 a p. 14)
Materiali
I materiali di base in uso per lo standard:
| Anello espansore | |
|---|---|
| materiale | NBR 80 |
| durezza Sh A | 80 +/- 5 |
| anello di tenuta dinamica | fino a 300 bar | fino a 400 bar | fino a 600 bar |
|---|---|---|---|
| materiale | TPU | TPU | PTFE |
| durezza ShA | 93 +/-2 | 98 +/-2 | |
| note | alte velocità |
| anelli antiestrusione | |
|---|---|
| materiale | POM |
| alternativa | TPE |

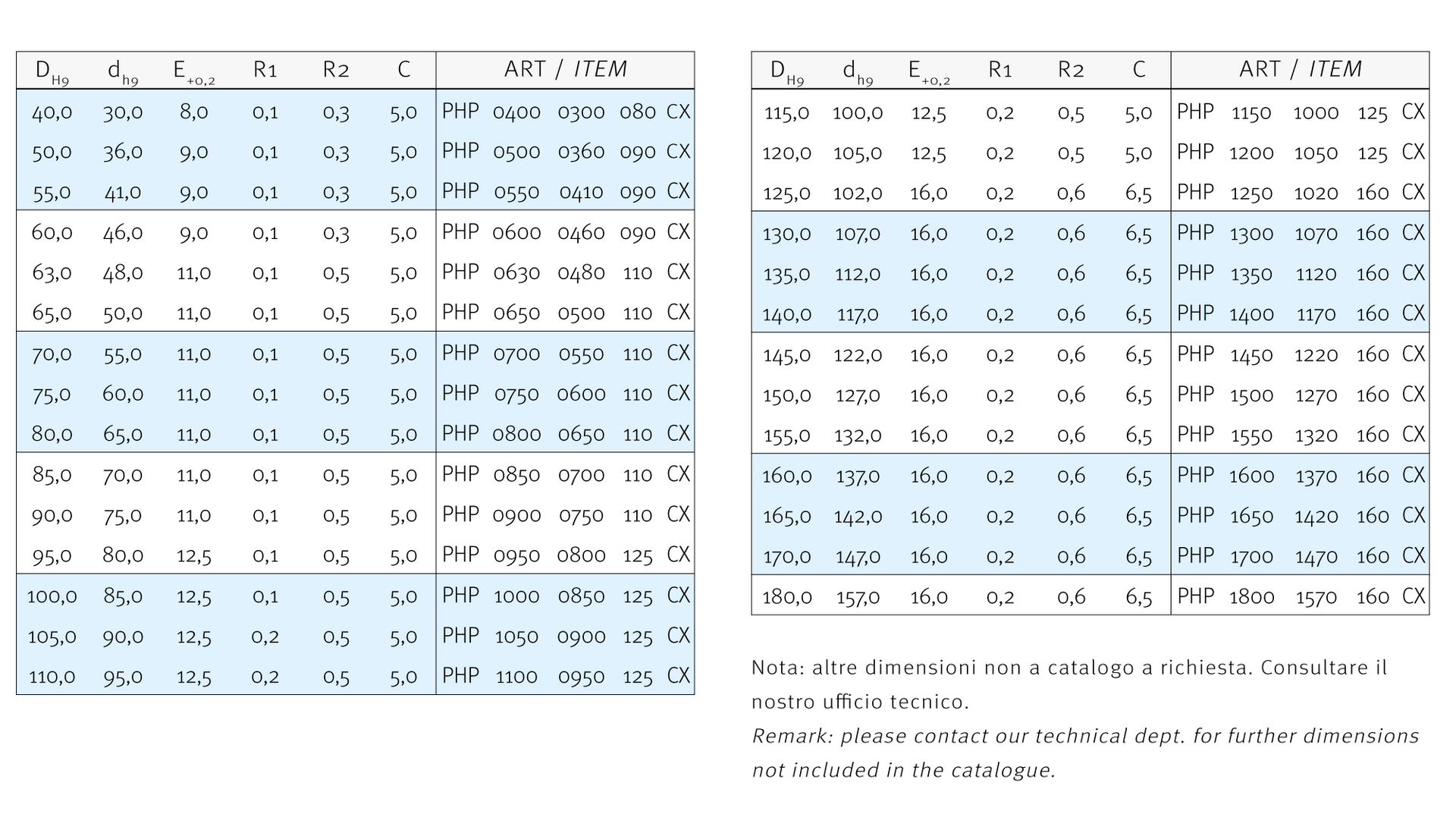

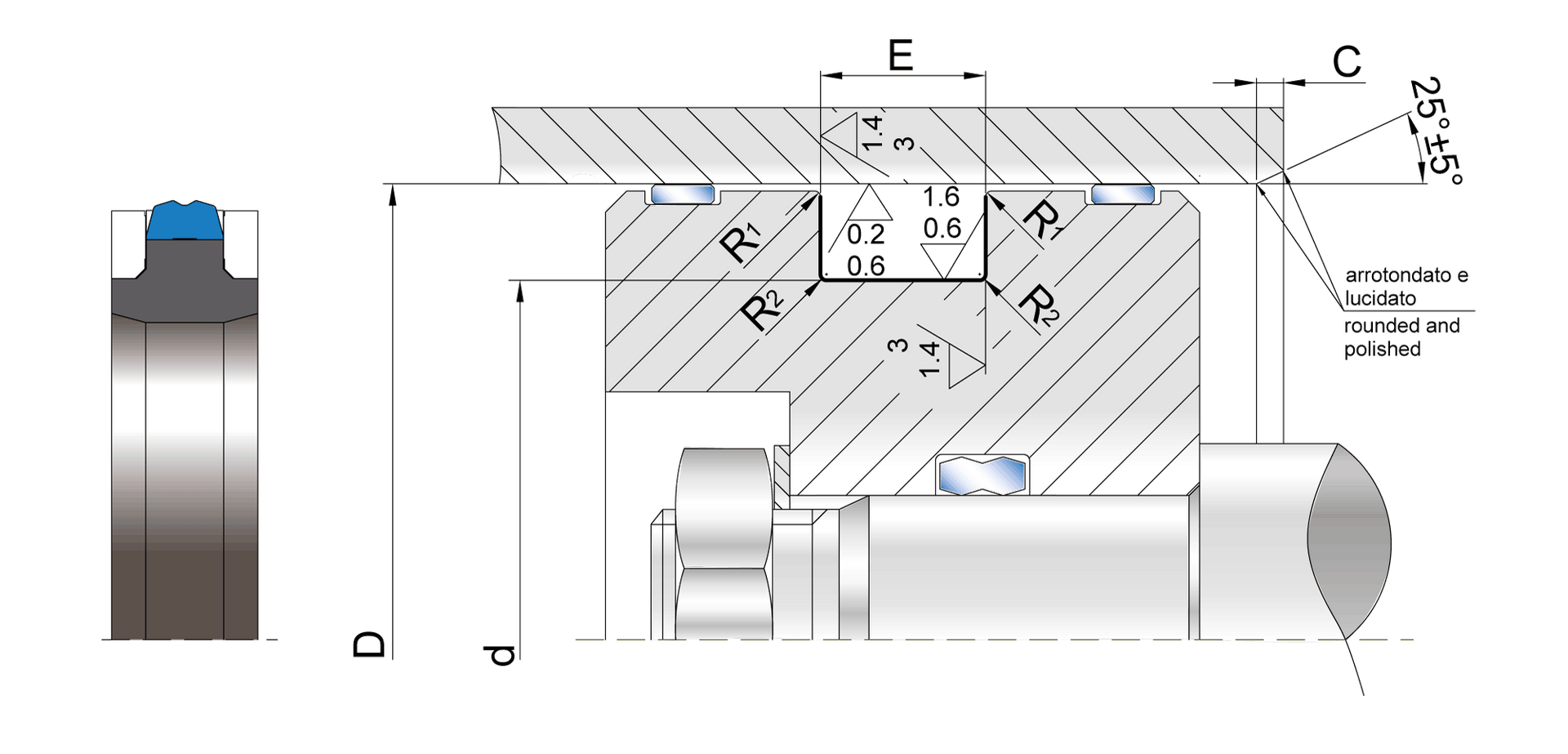

Montaggio e installazione
Il montaggio può avvenire sia su pistone monoblocco sia su pistone in due parti.
Sequenza del montaggio:
- elemento in gomma
- elemento in poliuretano o in PTFE
- anelli antiestrusione.
Togliere gli spigoli vivi e le bave di lavorazione per evitare di danneggiare la tenuta durante il montaggio.
