PSZ
TENUTA PISTONE

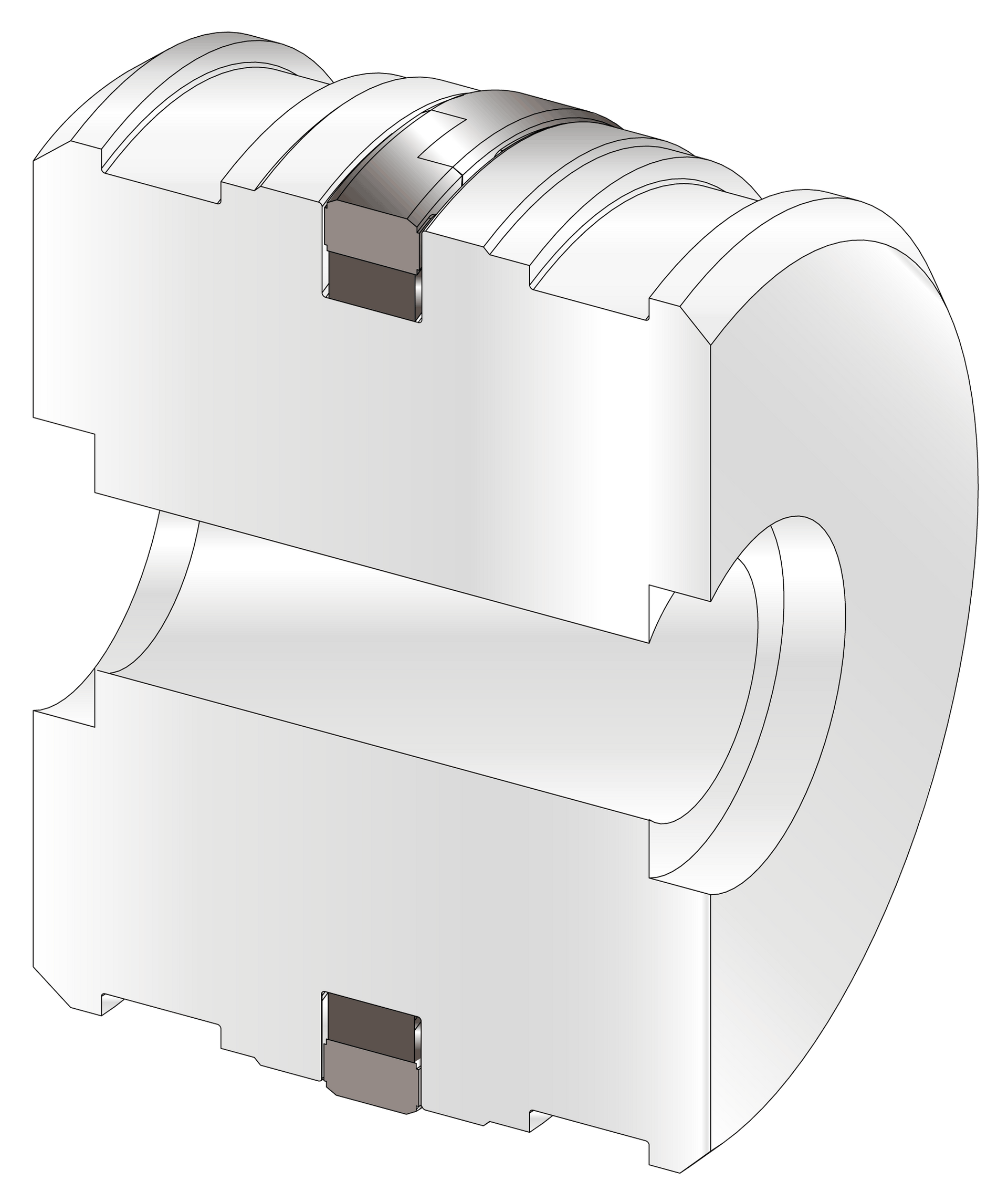

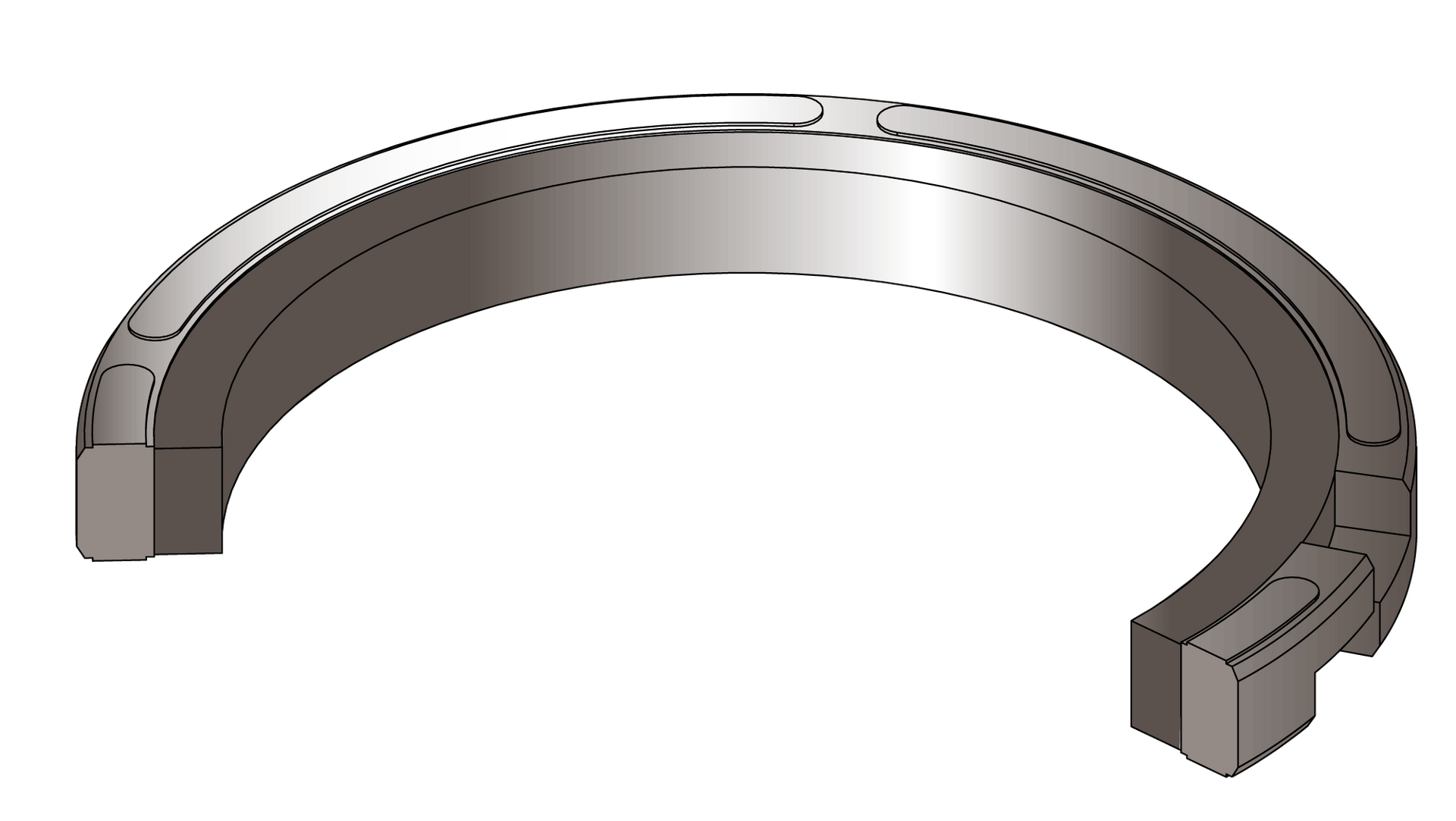

La tenuta PSZ a doppio effetto,per movimenti solo dinamici, è il risultato della combinazione tra un pattino in materiale plastico tagliato a gradino e un anello in materiale elastomerico (NBR) di sezione rettangolare con funzione energizzante.
L’alta resistenza del materiale plastico permette alla tenuta di resistere a pressioni elevate e a giochi radiali (pistone/camicia) di gran lunga superiori alle attuali tenute. Le lavorazioni meccaniche del pistone risultano così semplificate e facilitate. Utilizzata in escavatori, sollevatori, gru e carrelli elevatori.
Condizioni operative
| fluido | pressione (bar) | velocità (m/s) | temperatura °C |
|---|---|---|---|
| a base minerale (v. tabella 3 a p. 14) | < 800 (con picchi fino a 1000) | 1 | -30 +110 |
Materiali
I materiali di base in uso per lo standard:
| pattino | |
|---|---|
| materiale | PA66 modificato |
| O-Ring | |
|---|---|
| materiale | NBR 75 |
| ShA | 75 +/-5 |

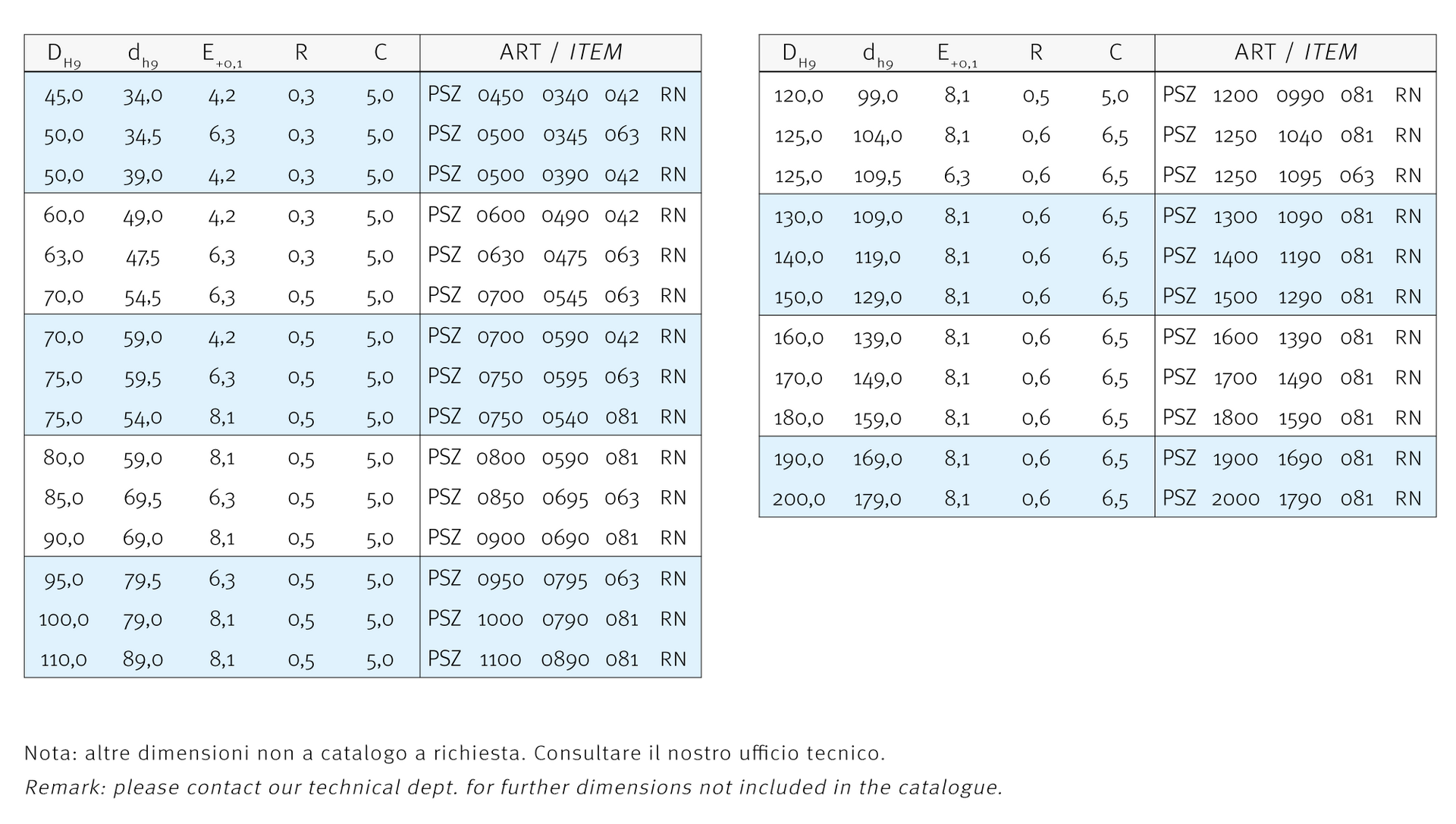

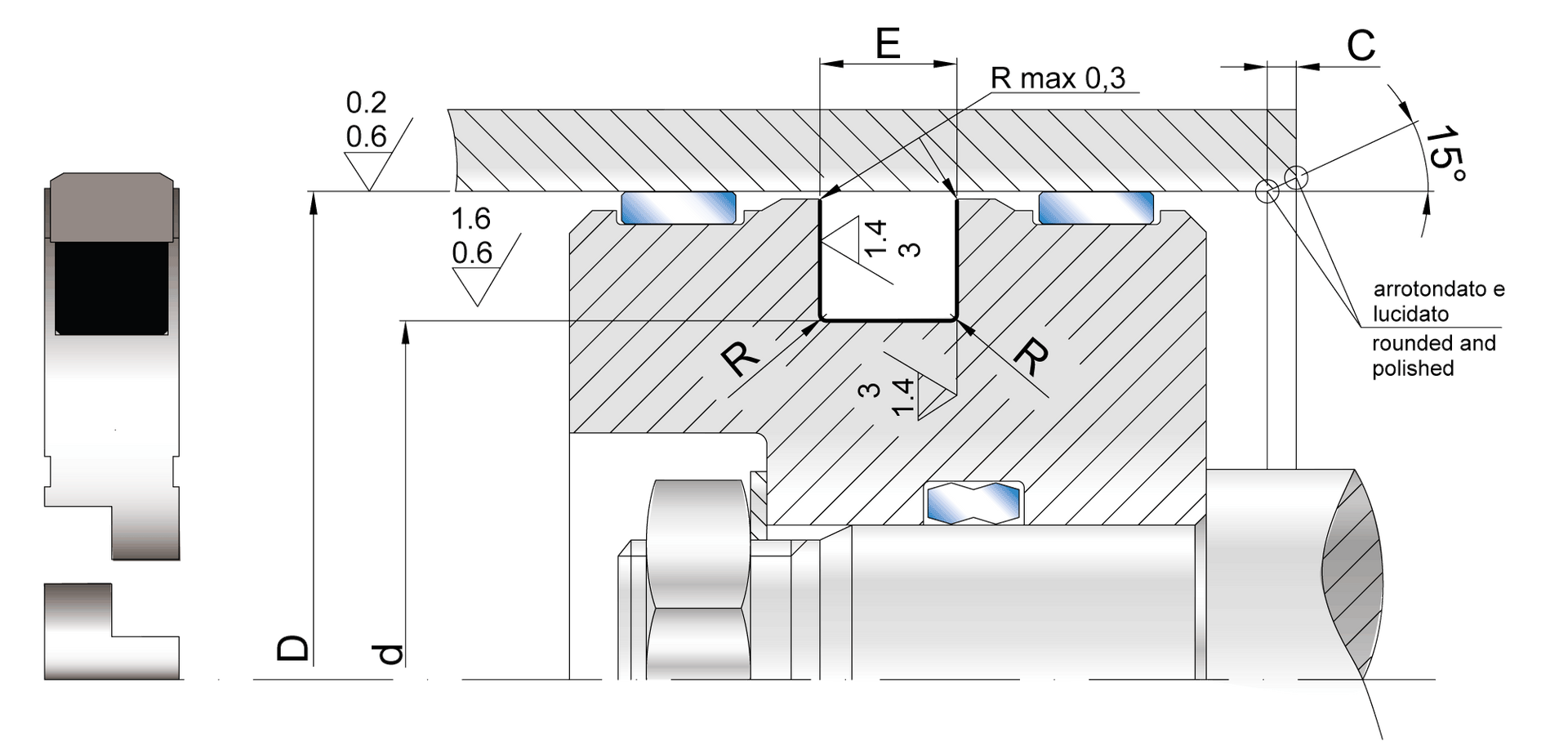

Montaggio e installazione
Il montaggio è semplificato grazie al pattino tagliato a gradino.
Si monta in cava chiusa dopo aver montato l’elemento energizzante in NBR e si consiglia di ingrassare prima di inserire il pistone nel cilindro.
Nota: non utilizzare in applicazioni statiche.
