CAT ARTIC - 44 - Profilo TPD

Profili - Sistemi di tenuta per oleodinamica - guarnizioni pistone

TPD
Button

TENUTA PISTONE

La tenuta pistone tipo TPD è composta da un anello sagomato in PTFE caricato bronzo a basso coefficiente di attrito, che funge da tenuta dinamica, e di un anello o-ring che effettua la tenuta statica e contemporaneamente svolge un effetto

energizzante

Condizioni operative

fluido	pressione (bar)	velocità (m/s)	temperatura °C
oli a base minerale (v. tabella 3 a p. 14)	< 600	15	-30 +100 (con punte periodi brevi 120) per OR in nitrile)

Per range di temperature differenti occorre sostituire l’o-ring in NBR con materiali più idonei.

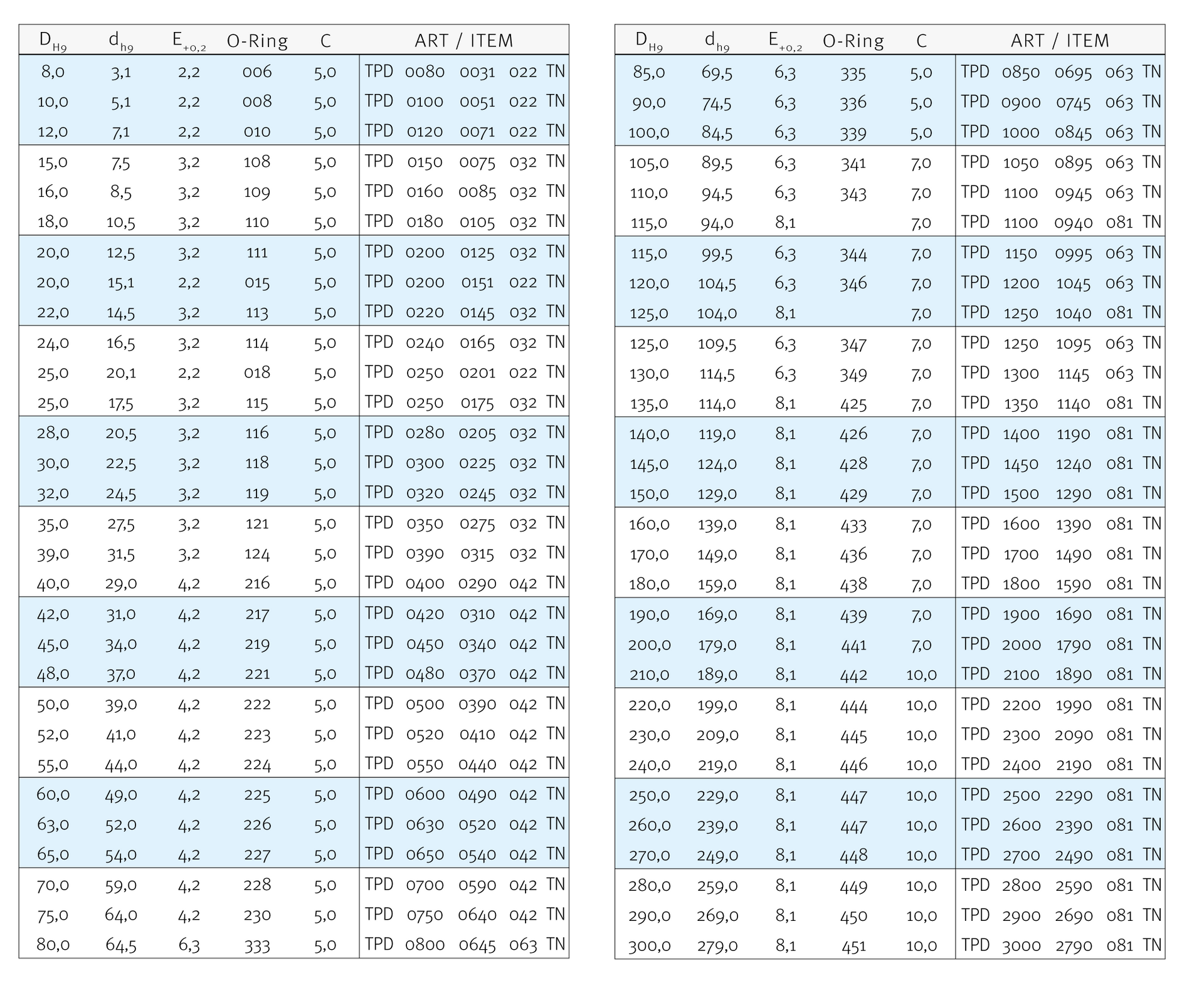

Materiali

I materiali di base in uso per lo standard:

Tenuta (applicazioni standard)
materiale	PTFE isostatico caricato bronzo
codice	TN

Tenuta (applicazioni fino a <250 bar)
materiale	PTFE estruso caricato bronzo
codice	TM2

O-Ring
materiale	NBR 70
ShA	70 +/-5
caratteristiche	elemento energizzante

In alternativa, per la tenuta è utilizzabile PTFE rinforzato bronzo e un o-ring in materiali quali HNBR o FKM per l’elemento energizzante.

Montaggio e installazione

Le guarnizioni in PTFE necessitano di precauzioni

estremamente rigorose, maggiori che per tutte le

altre tipologie di tenuta. È fondamentale eliminare

gli spigoli vivi e le bave nelle sedi. Il montaggio delle

guarnizioni per stelo segue normalmente questa

sequenza:

installare l’o-ring nella sede
spingere dilatando l’anello in PTFE con l’ausilio di un mandrino e una bussola a espansione
calibrare con una bussola opportunamente dimensionata (p.64).
