PSQ
TENUTA PISTONE

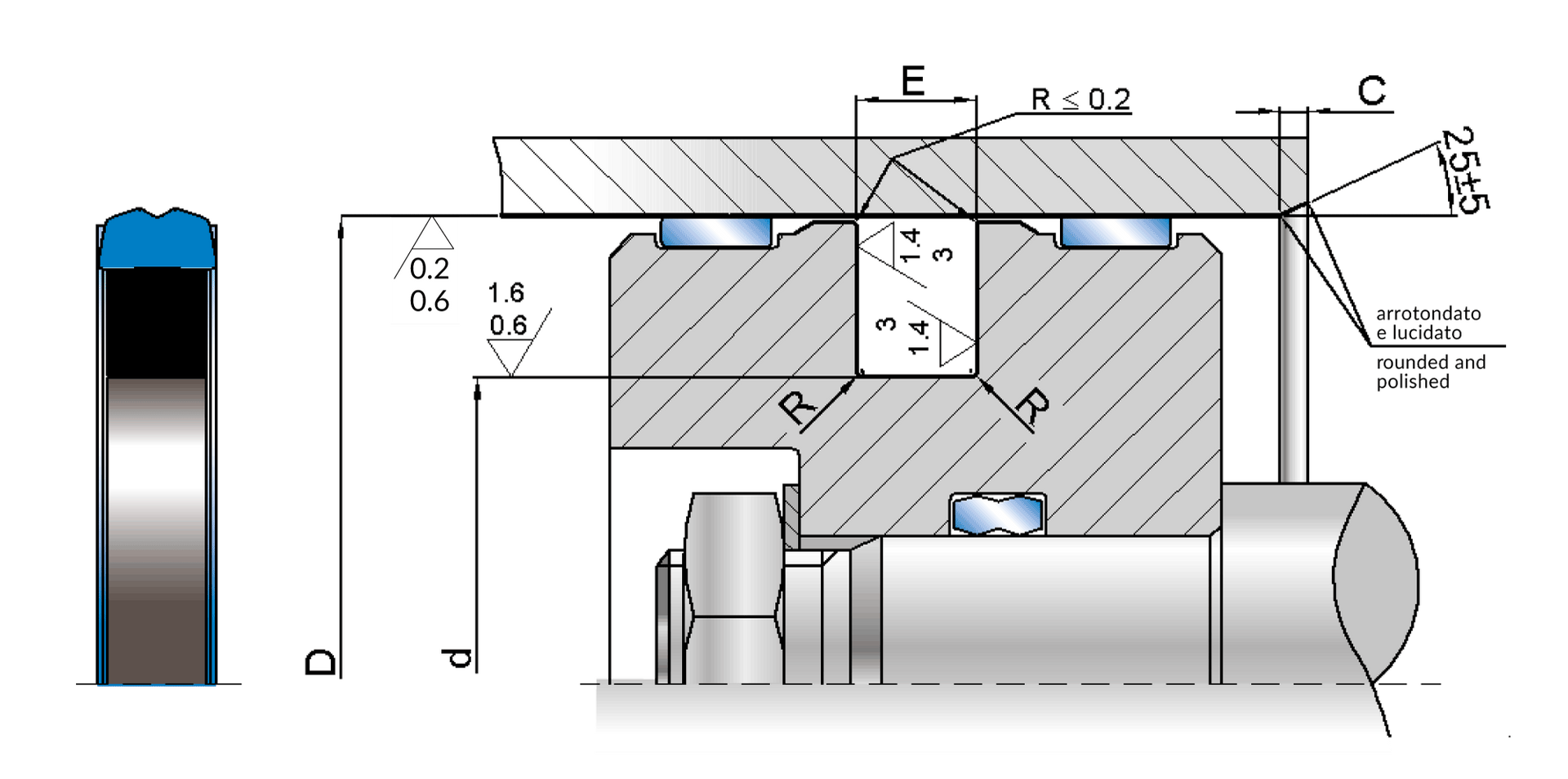

La guarnizione PSQ ha uno speciale profilo con doppie punte centrali nella parte dinamica e un piano di due piccoli gradini nella parte statica dove alloggia il q-ring, che energizza la guarnizione e garantisce la perfetta tenuta a bassa e alta pressione. La geometria del profilo evita pressioni idrodinamiche sulla tenuta e di conseguenza l’effetto blow-by.
Condizioni operative
| fluido | velocità (m/s) | temperatura °C |
|---|---|---|
| oli a base minerale (v. tabella 3 a p. 14) | < 0,8 | -35 +100 (punte a 110) |
| materiale | codice materiale | pressione (bar) a 60°C |
|---|---|---|
| 93 Shore A | CO | < 250 |
| 98 Shore A | DO | < 400 |
Materiali
I materiali di base in uso per lo standard:
| Guarnizione | |
|---|---|
| 93 Shore A | CO |
| 98 Shore A | DO |
| Q-Ring | |
|---|---|
| materiale | NBR 70 |
| codice | NO |

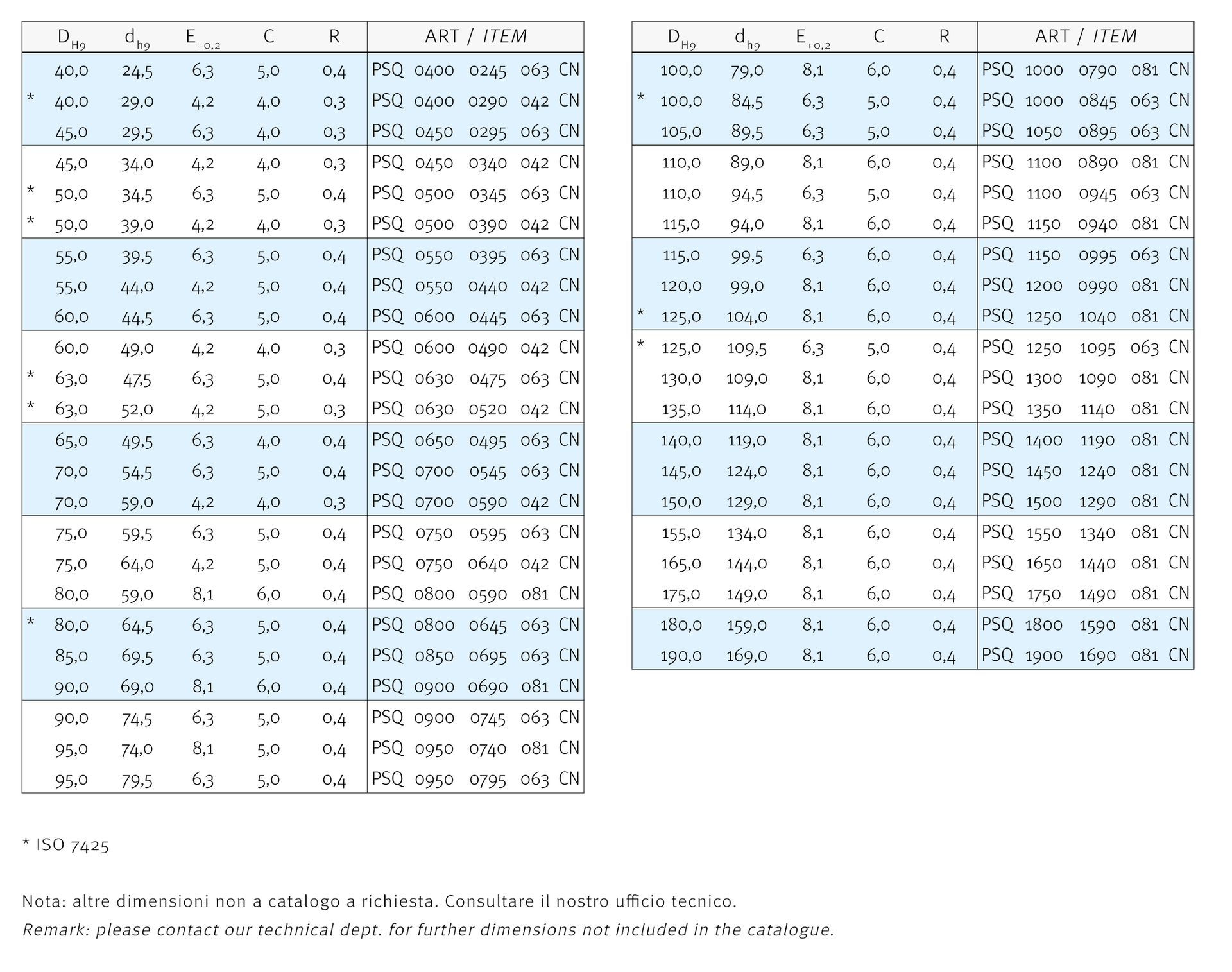

Montaggio e installazione
- Eliminare gli spigoli taglienti e le bave nella sede dove alloggia la guarnizione
- eseguire lo smusso d’invito sulla camicia per facilitare il montaggio del pistone.
Per ulteriori informazioni leggere le istruzioni a p. 63.
Nota: in caso di finitura da lucido di trafila si consiglia l’utilizzo di tenuta pistone in PTFE.
