CAT ARTIC - 39 - Profilo PAE

Profili - Sistemi di tenuta per oleodinamica - guarnizioni pistone

PAE
Button

TENUTA PISTONE CON ANELLO ANTIESTRUSIONE

La guarnizione tipo PAE è stata realizzata specificatamente per operare in condizioni di esercizio molto gravose.

Quando i giochi di accoppiamento tra camicia e pistone non possono essere ridotti e la pressione è molto elevata, superiore a 250 bar, la tenuta tipo PAE, grazie ad un robusto anello antiestrusione, risulta tra le più appropriate.

Condizioni operative

fluido	pressione (bar)	velocità (m/s)	temperatura °C
oli idraulici minerali (v. tabella 3 a p. 14)	< 400 (a 60°)	0,5	-35 +100 (punte 110)

Materiali

I materiali di base in uso per lo standard:

Guarnizione
materiale	Poliuretano
codice	C0
durezza (ShA)	93 +/-2
caratteristiche	ad alto modulo elastico, basso compression-set ed alta resistenza all’usura

Anello antiestrusione
materiale	Resina acetalica
codice	RO
caratteristiche	rinforzata con fibre di vetro con elevata resistenza al carico di rottura

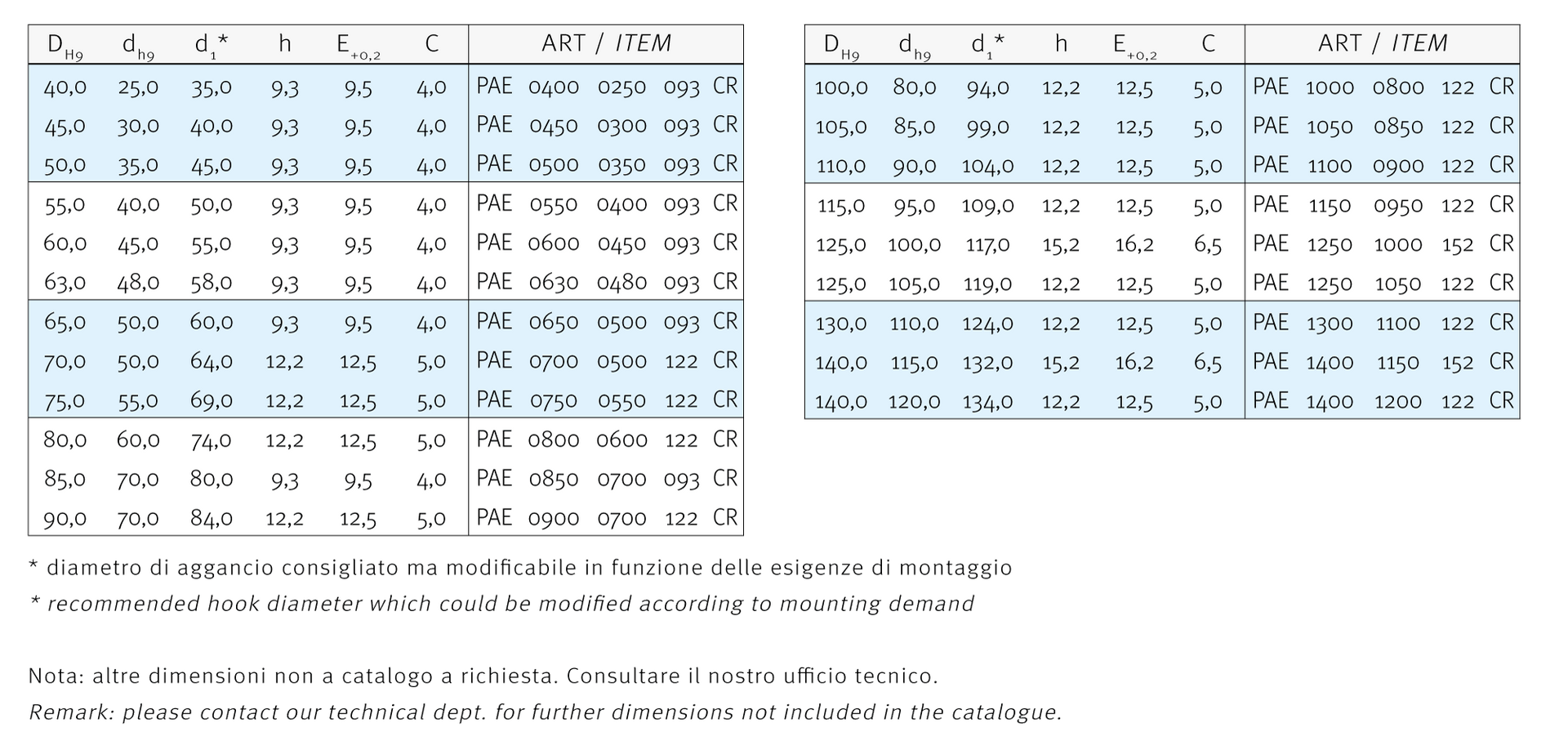

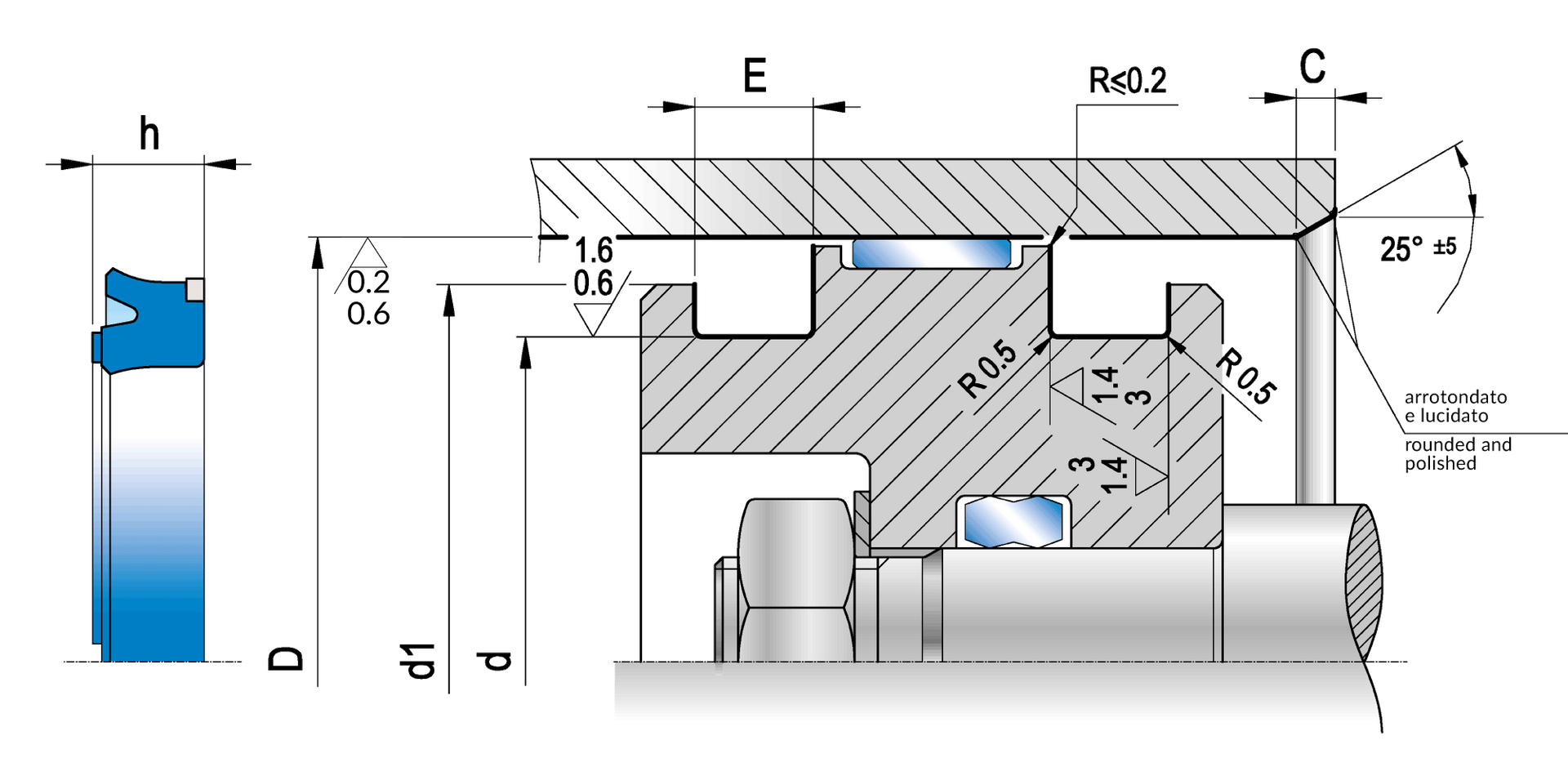

Montaggio e installazione

Lubrificare la tenuta prima del montaggio che avviene in cava semiaperta
montare la tenuta e poi l’anello antiestrusione
togliere le bave e gli spigoli vivi sul pistone per non danneggiare la guarnizione durante il montaggio nella fase di accavallamento.

Per ulteriori informazioni leggere le istruzioni a p. 63
