CAT ARTIC - 35 - Profilo RBR

Profili - Sistemi di tenuta per oleodinamica - guarnizioni stelo

BUFFER RING


L’anello RBR, avente funzione di buffer ring, è stato appositamente progettato come guarnizione primaria per lavorare esclusivamente in tandem con tenute a labbri asimmetrici (v. RSA p. 30).

La sua funzione è quella di permettere alla tenuta secondaria di lavorare comunque in pressione.

Non effettuando una tenuta assoluta tra le due guarnizioni si crea una camera d’olio con pressione crescente che si libera, raggiunto un certo valore, all’interno del cilindro grazie al particolare profilo dell’anello RBR. L’insieme funziona come una valvola di massima e ha il compito di contrastare i picchi di pressione.


Condizioni operative

fluido pressione (bar) velocità (m/s) temperatura °C
oli minerali HL e HLP (v. tabella 3 a p.14) < 400 (a 60°) 0,8 -35 +100 (punte 110)


Materiali


I materiali di base in uso per lo standard:

Guarnizione
materiale Poliuretano
codice C0
durezza (ShA) 93 +/-2
caratteristiche buona resistenza all’abrasione, ottimo compression-set, elevato modulo elastico necessario per la tenuta
anello antiestrusione
materiale resina termoplastica (L7)
codice L7
caratteristiche elevata resistenza al carico di rottura

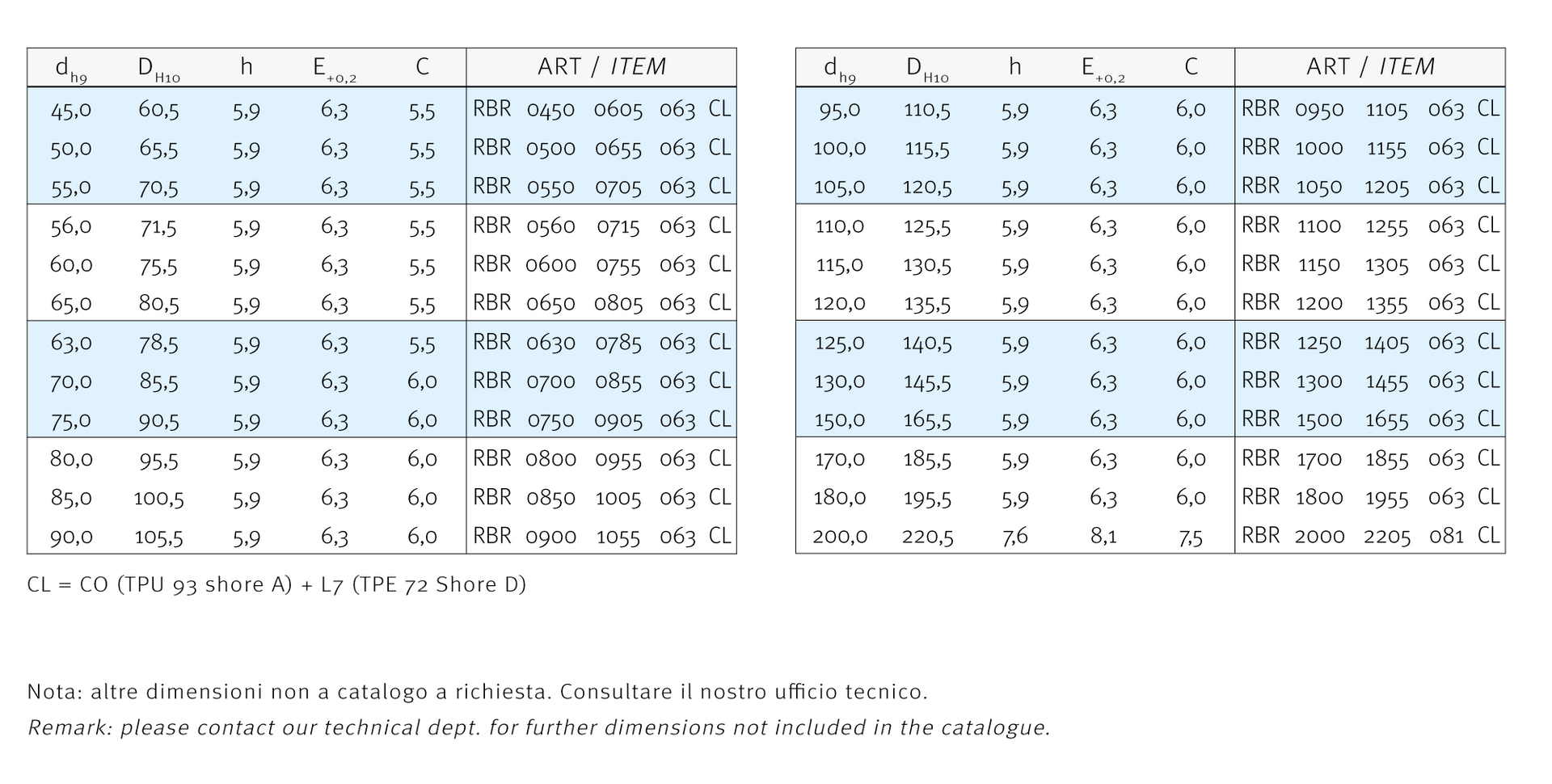

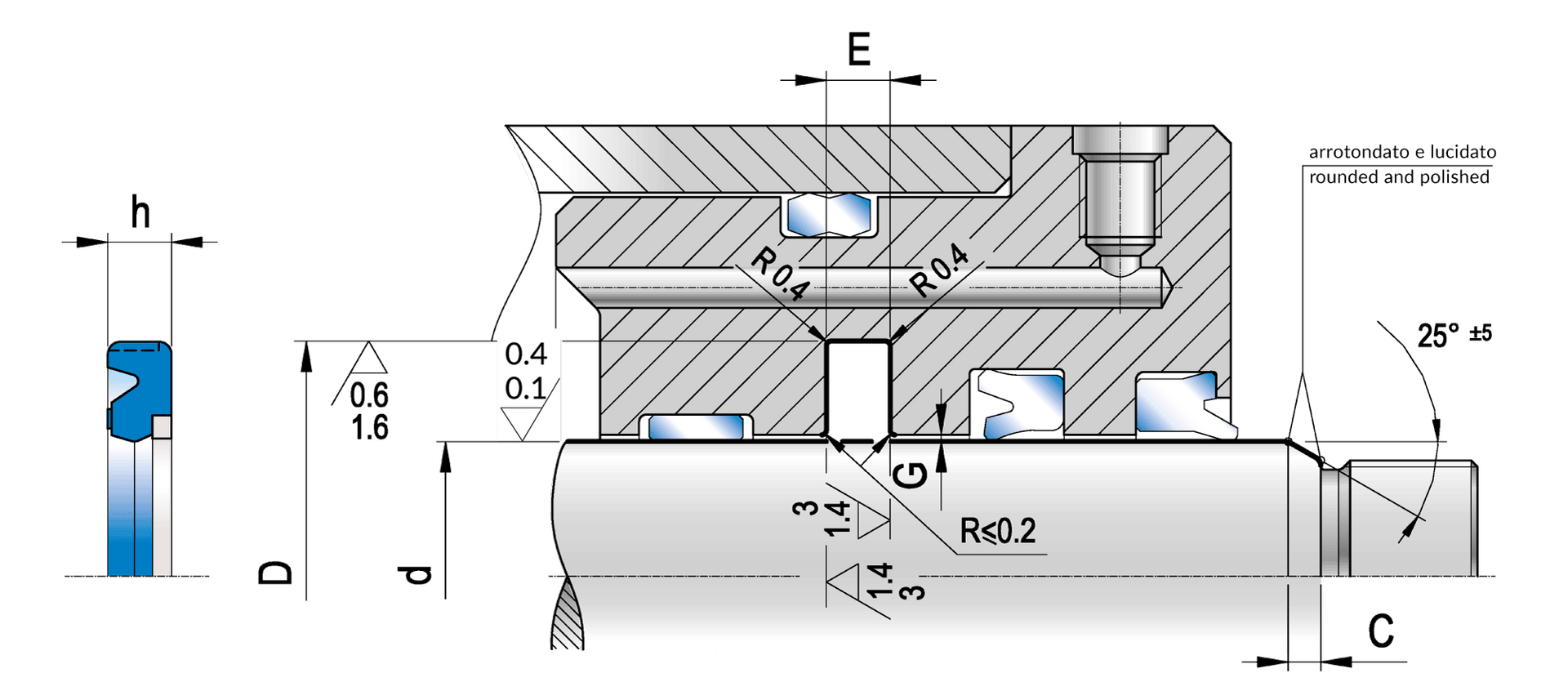

Montaggio e installazione


Il montaggio avviene in cava chiusa.

Montare prima la guarnizione in poliuretano e poi l’anello antiestrusione.

Per ulteriori informazioni leggere le istruzioni a p. 63.
