TSS

TENUTA STELO

La tenuta stelo tipo TSS consta di un anello in PTFE opportunamente sagomato e caricato bronzo, avente funzione di tenuta dinamica, e di un anello o-ring che effettua la tenuta statica e contemporaneamente svolge un effetto energizzante.

Condizioni operative

fluido	pressione (bar)	velocità (m/s)	temperatura °C
fluidi idraulici a base minerale minerale (tabella 3 p. 14)	< 600	15	per il tipo standard con OR in nitrile da - 30°C a + 100°C, con punte per periodi brevi fino a 120°C. Per range di temperature differente occorre sostituire l’o-ring con un altro tipo più idoneo.

Materiali

I materiali di base in uso per lo standard:

Per il tipo standard
materiale	PTFE isostatico caricato bronzo e o-ring in nitrile
codice	TN

Per applicazioni fino a <250 bar
materiale	è possibile utilizzare materiale alternativo PTFE estruso caricato bronzo
codice	TM2

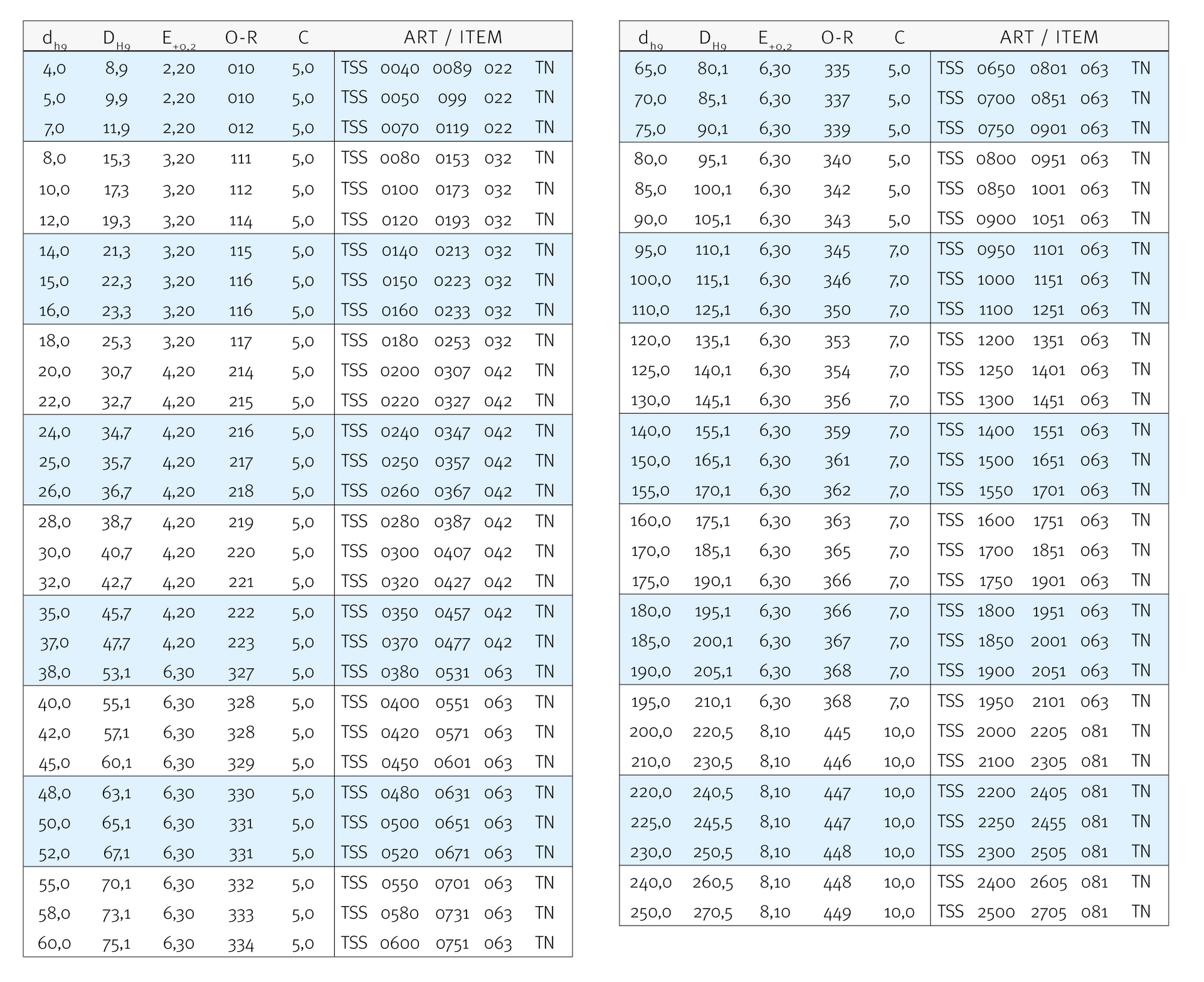

Montaggio e installazione

Le guarnizioni in PTFE necessitano di precauzioni estremamente rigorose, maggiori che per tutte le altre tipologie di tenuta. È fondamentale eliminare gli spigoli vivi e le bave nelle sedi. Il montaggio delle guarnizioni per lo stelo segue normalmente questa sequenza:
installare l’o-ring nella sede
deformare l’anello in PTFE con l’ausilio di un mandrino e una bussola a espansione
calibrare con una bussola opportunamente dimensionata (p. 64).
