Profili - Sistemi di tenuta per oleodinamica - anelli antiestrusione
RAA

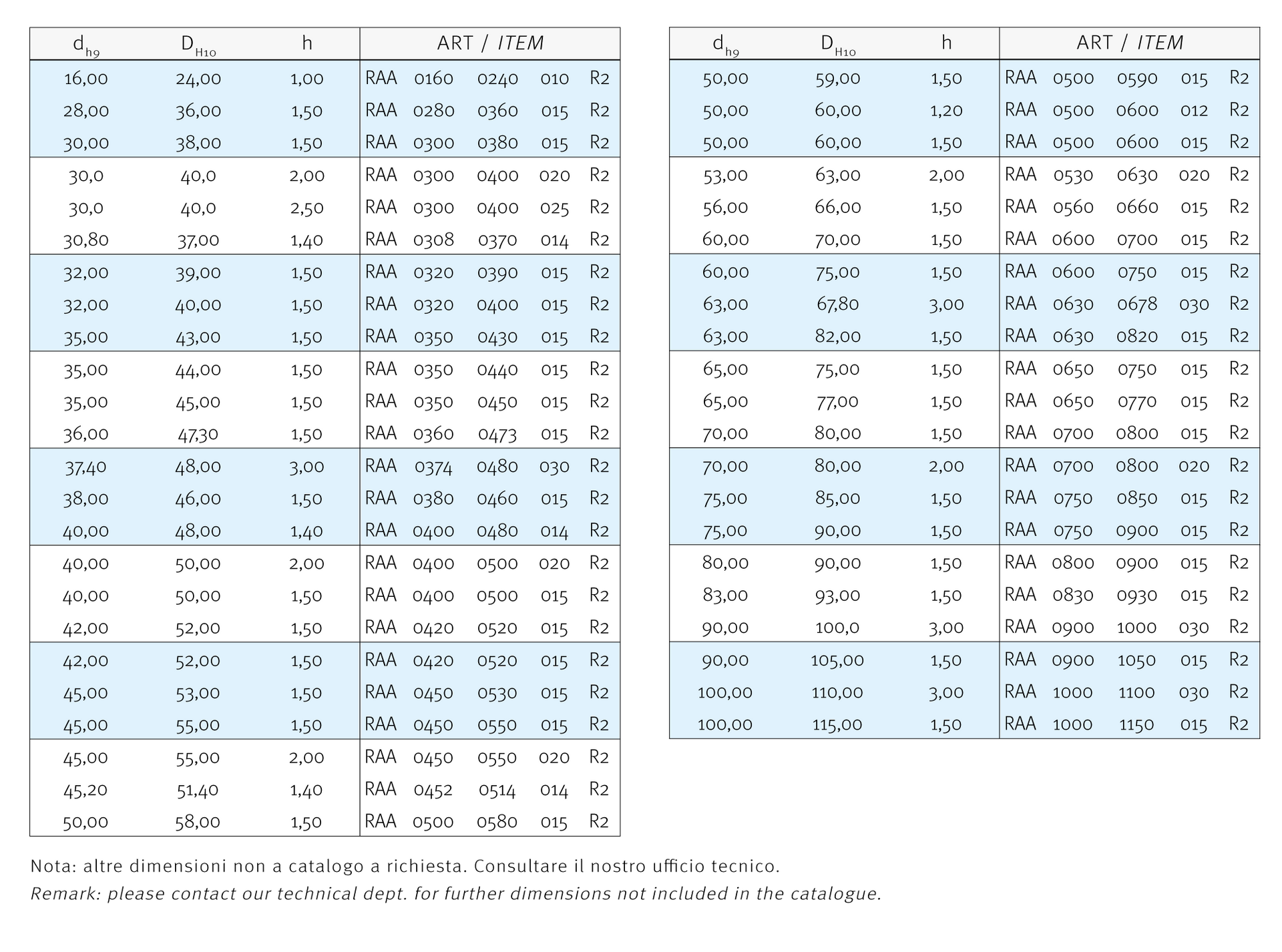

ANELLI ANTIESTRUSIONE TIPO RAA
Gli anelli antiestrusione sono utilizzati a supporto della guarnizione, dove il gioco di accoppiamento tra la testata e lo stelo risulta ampio e le pressioni di esercizio molto elevate (superiore a 250 bar).
Condizioni operative
| fluido | pressione (bar) | velocità (m/s) | temperatura °C |
|---|---|---|---|
| fluidi a base minerale (v.tabella 3 a p.14) | < 600 | < 1 | -30 +100 |
Materiali
I materiali di base in uso per lo standard:
| Guarnizione | |
|---|---|
| materiale | Resina acetalica |
| codice | R2 |

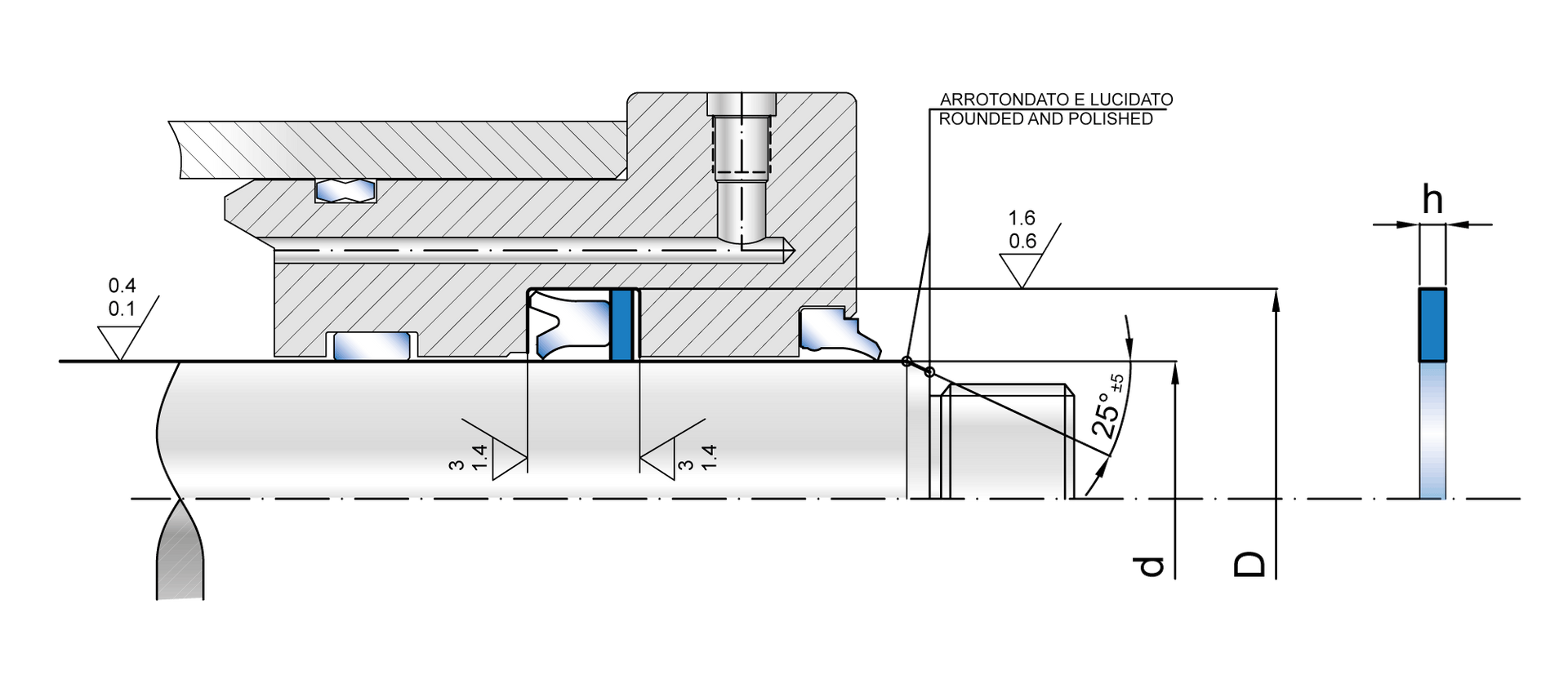

Montaggio e installazione
Il montaggio può avvenire in sede anulare con anello tagliato o anello intero.
