RSB
Button

TENUTA STELO TIPO RSB

La guarnizione tipo RSB è molto simile al tipo RSA ma sul lato dinamico, ossia sul diametro interno, presenta due labbri con più funzioni:

attenua eventuali fenomeni di stick-slip grazie al fluido trattenuto nell’intercapedine fra i due labbri
evita l’entrata di impurità dall’esterno
contrasta il ritiro del materiale alle basse temperature
funge da stabilizzatore.

Condizioni operative

fluido	pressione (bar)	velocità (m/s)	temperatura °C
fluidi idraulici a base minerale minerale (tabella 3 p. 14)	< 400 (a 60°)	< 0,5	-35 +100 (punte 110)

Materiali

I materiali di base in uso per lo standard:

Guarnizione
materiale	Poliuretano
codice	C0
durezza (ShA)	93 +/-2
caratteristiche	ad alto modulo elastico, basso compression-set ed elevata resistenza all’abrasione

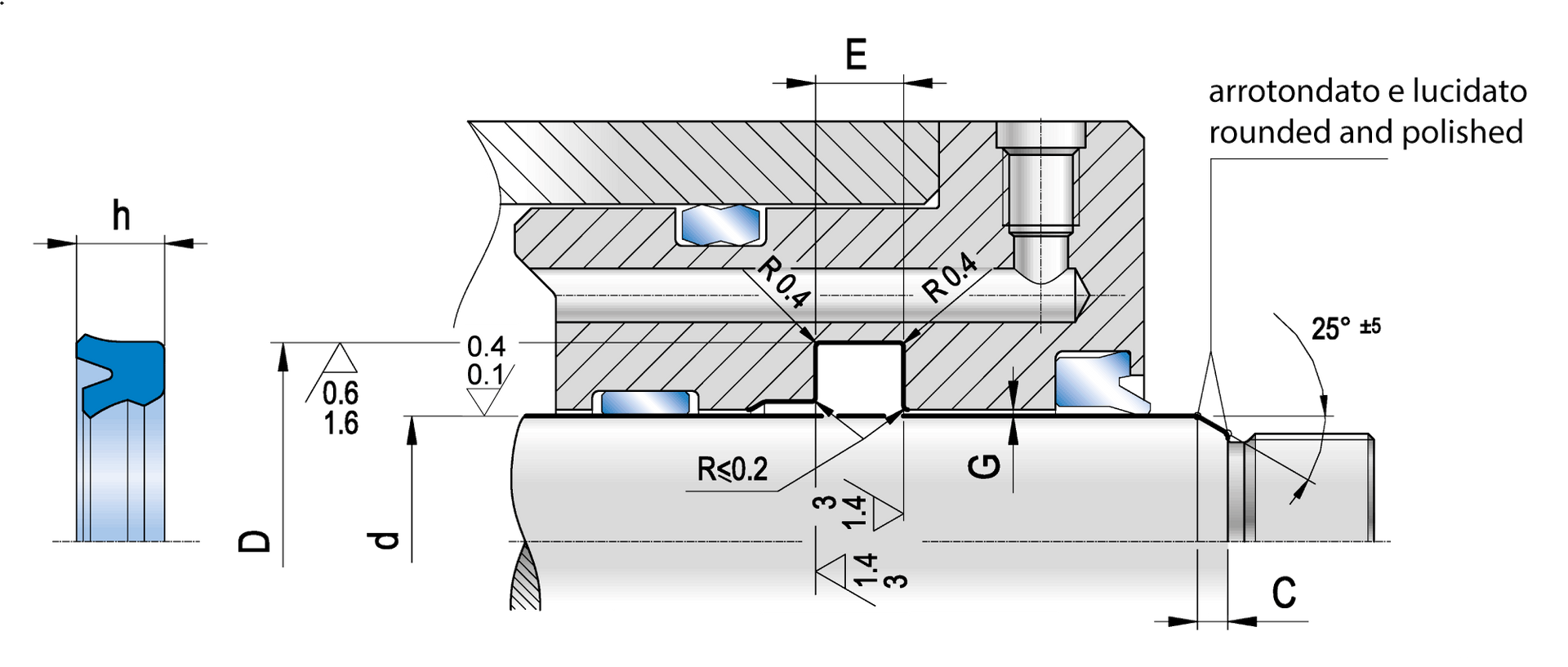

Montaggio e installazione

Eliminare bave e spigoli taglienti presenti nella sede e sullo stelo per evitare che la guarnizione si danneggi. È sempre consigliato lubrificare la tenuta prima del montaggio per agevolare l’inserimento dello stelo.

Per ulteriori informazioni leggere le istruzioni a p. 63.
