TENUTA STELO TIPO RLF (PATENT)

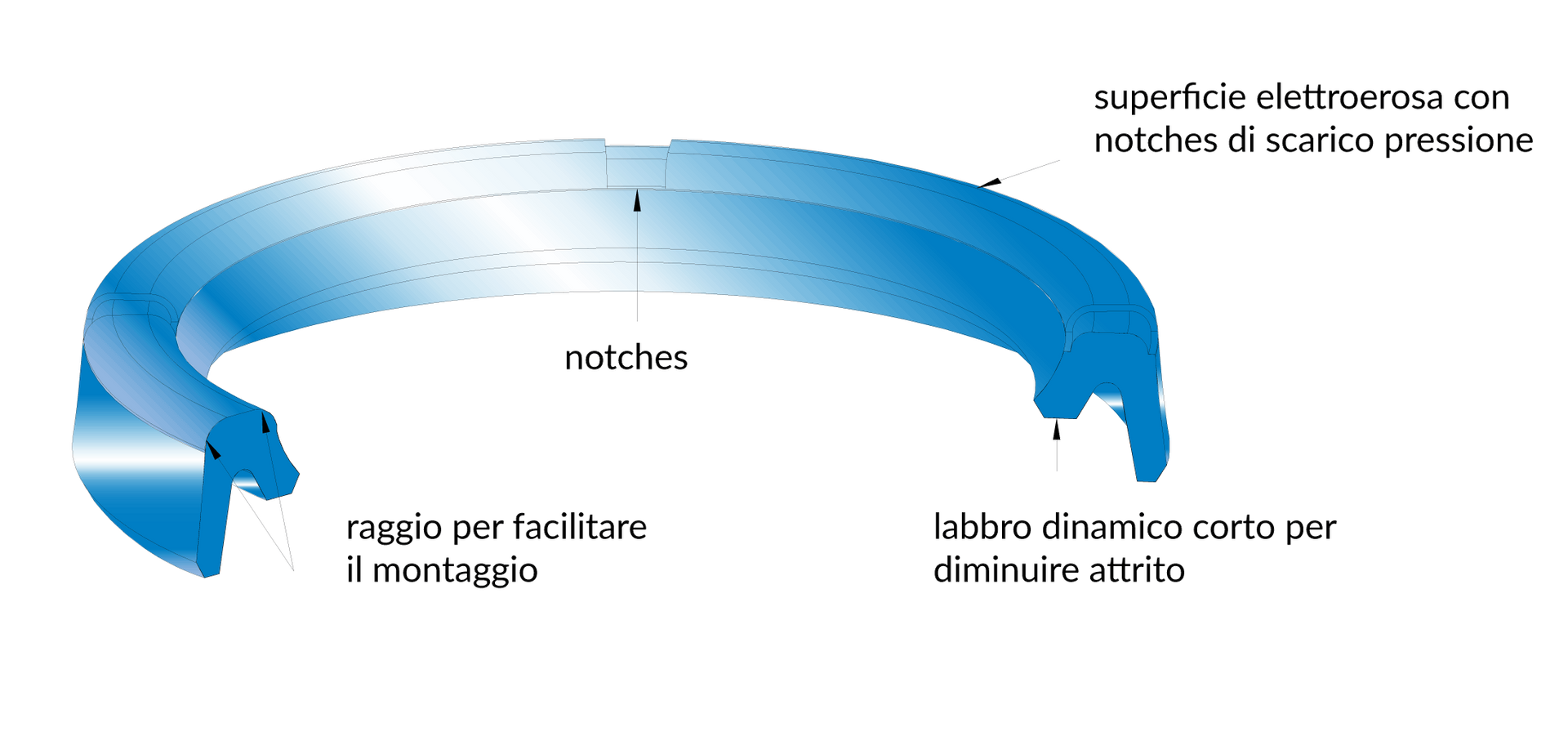

La tenuta tipo RLF® ha un profilo innovativo rispetto alle tradizionali guarnizioni a labbro. Nella parte statica presenta un labbro molto lungo rispetto al labbro dinamico che resta vicino al fondo sede. In questo modo si genera pochissimo attrito in esercizio e il labbro si autoallinea perfettamente allo stelo. La base della guarnizione, sia nella parte dinamica sia in quella statica, ha due grossi raggi che facilitano il montaggio e contemporaneamente non creano spigoli che, sotto pressione, determinerebbero estrusione.


Condizioni operative

fluido pressione (bar) velocità (m/s) temperatura °C
fluidi idraulici a base minerale minerale (tabella 3 p. 14) < 400 (a 60°) 0,5 -35 +100 (punte 110)


Materiali


I materiali di base in uso per lo standard:

Guarnizione
materiale Poliuretano
codice C0
durezza (ShA) 93 +/-2
caratteristiche ad alto modulo elastico, basso compression-set ed elevata resistenza all’abrasione


Montaggio e installazione


Eliminare bave e spigoli vivi presenti nella sede e sullo stelo per evitare che la guarnizione si danneggi.

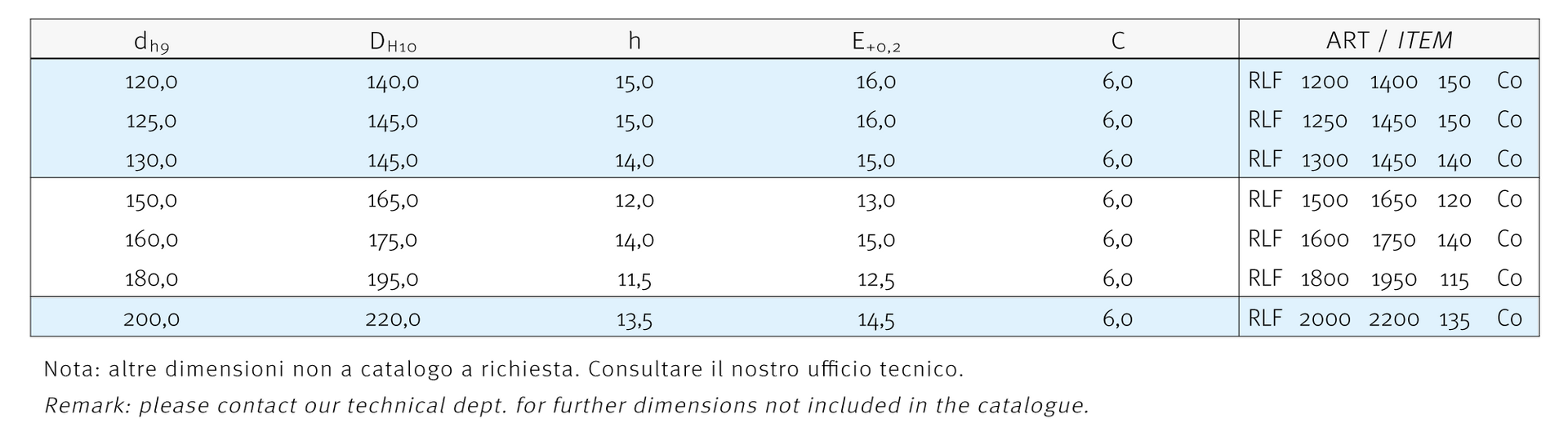

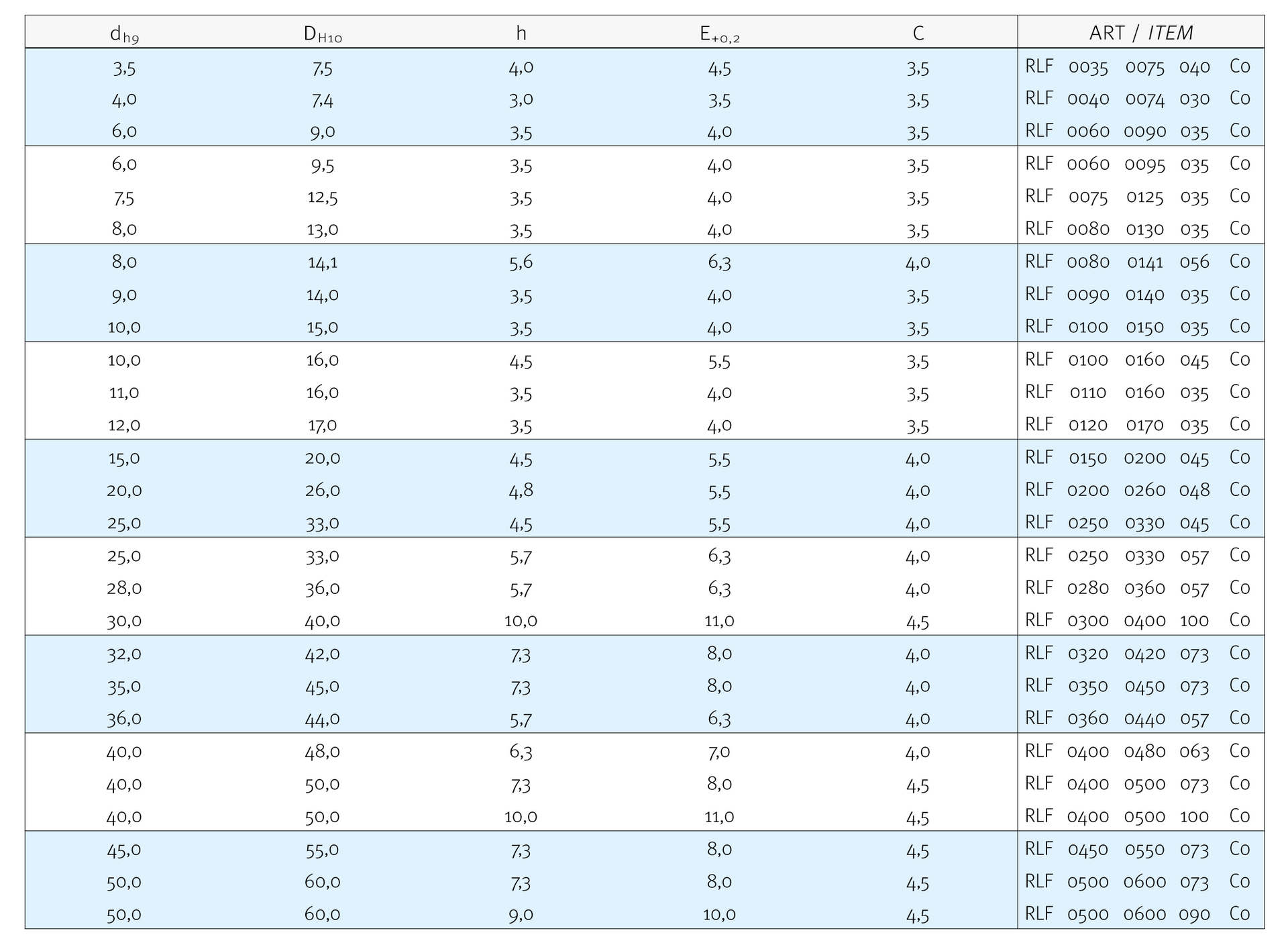

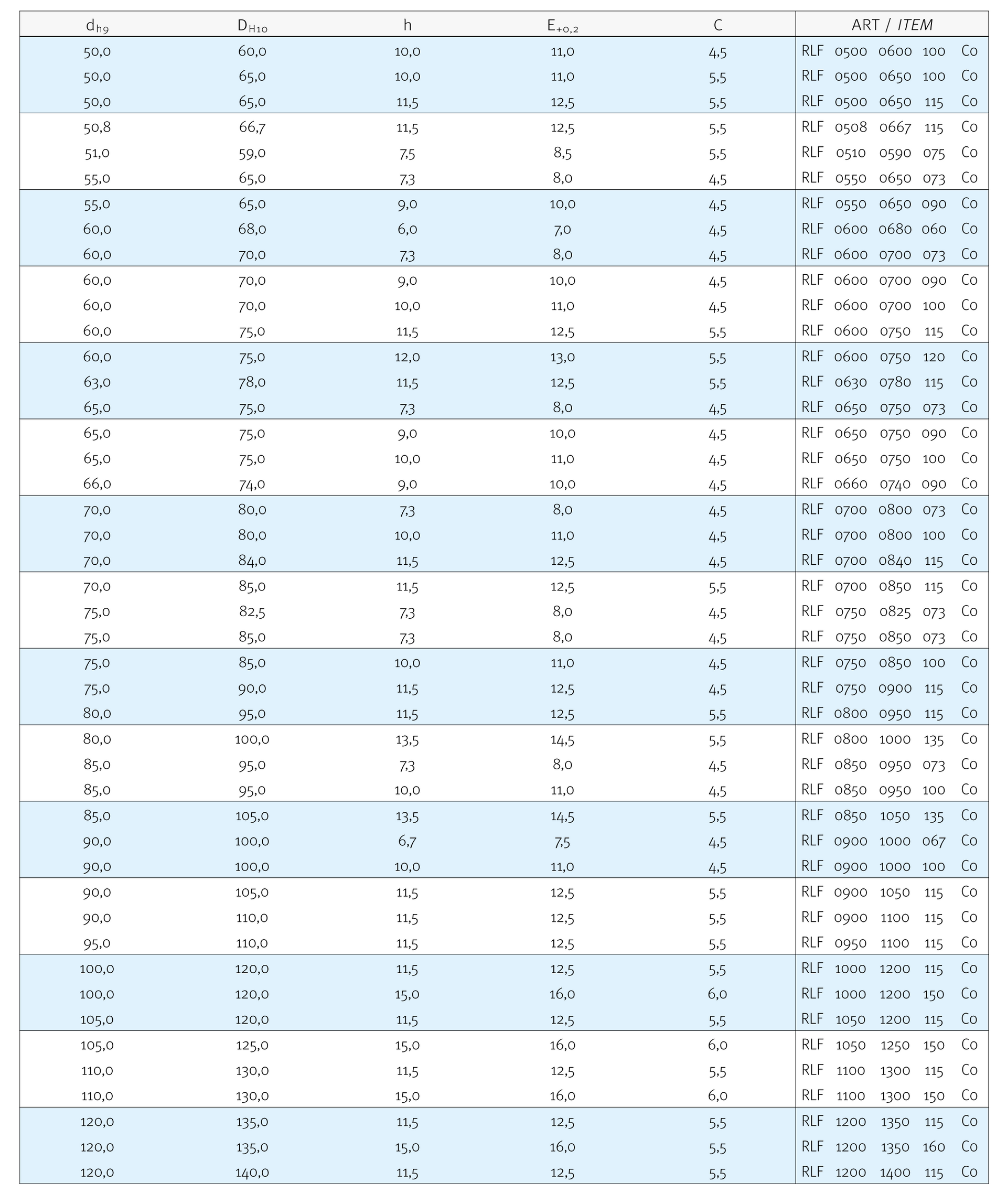

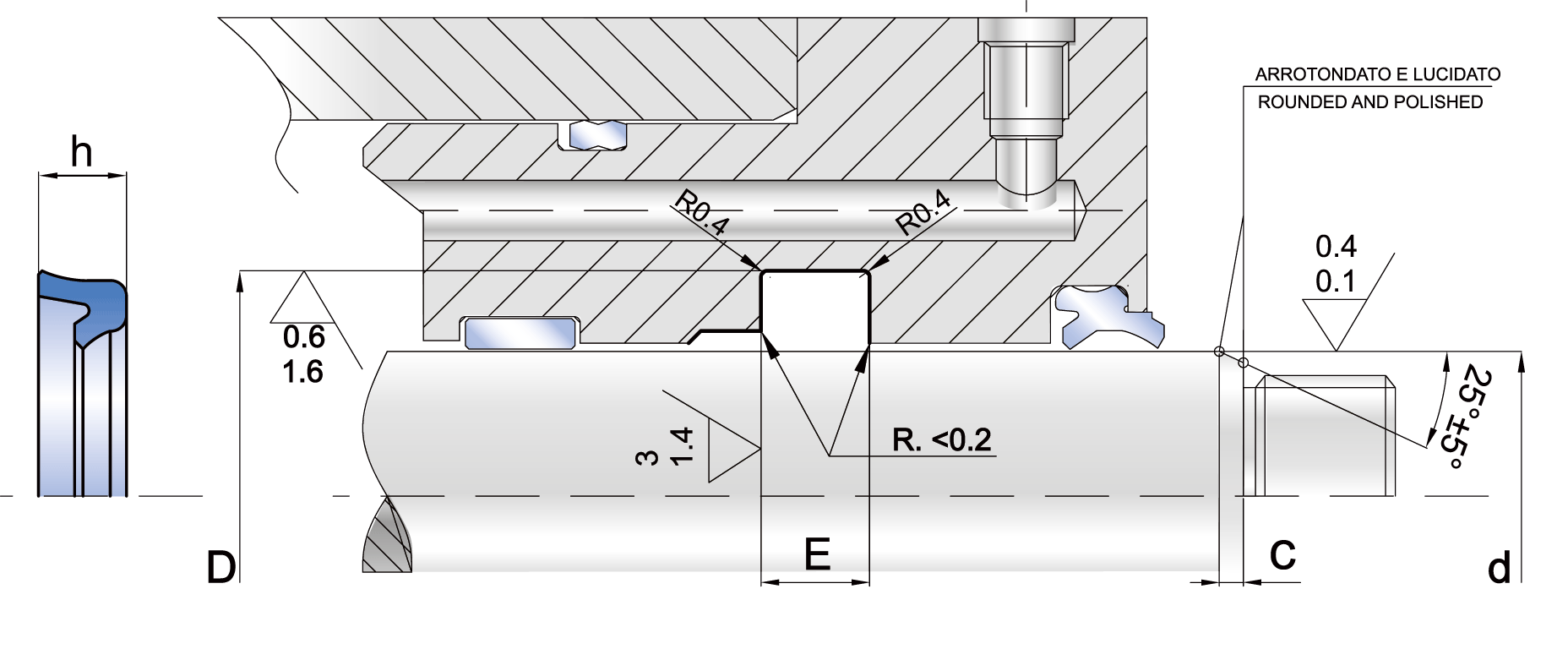

Importante: lo stelo deve avere uno smusso di invito molto curato per non rovesciare la guarnizione durante il montaggio. Fare riferimento alla tabella dimensionale qui di seguito per le quote consigliateper lo smusso. È sempre consigliato lubrificare la guarnizione prima del montaggio.
