Sistemi di tenuta
per pneumatica
Schema cilindro pneumatico A

Schema cilindro pneumatico B

Schema cilindro pneumatico C

diametri D-d | < 25 | 25-60 | 61-100 | 101-180 | 181-300 | > 300 |
---|---|---|---|---|---|---|
C mm | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 7,5 |
Montaggio
Precauzioni
Per un ottimo funzionamento delle guarnizioni occorre evitare tagli e deformazioni permanenti durante il montaggio.
Si raccomanda inoltre di rispettare le norme internazionali ISO per le dimensioni degli alloggiamenti e le tolleranze.

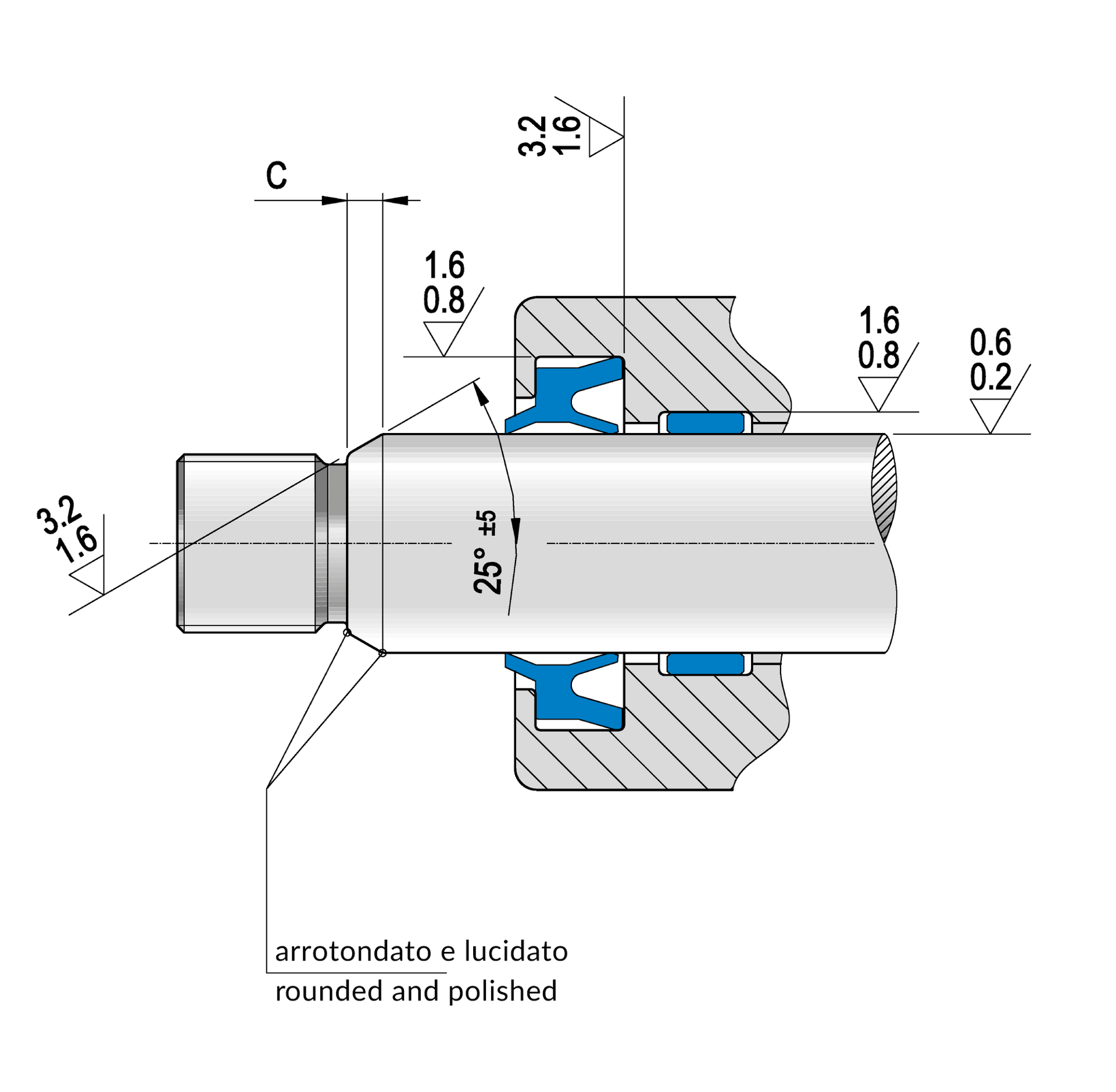

Per le finiture delle superfici e i valori cui attenersi fare riferimento alle figure 37 e 38, mentre per lo smusso d’invito vedere la tabella sotto.
Le finiture di sola rettifica sono sconsigliate e si raccomanda la lucidatura prima del montaggio.
