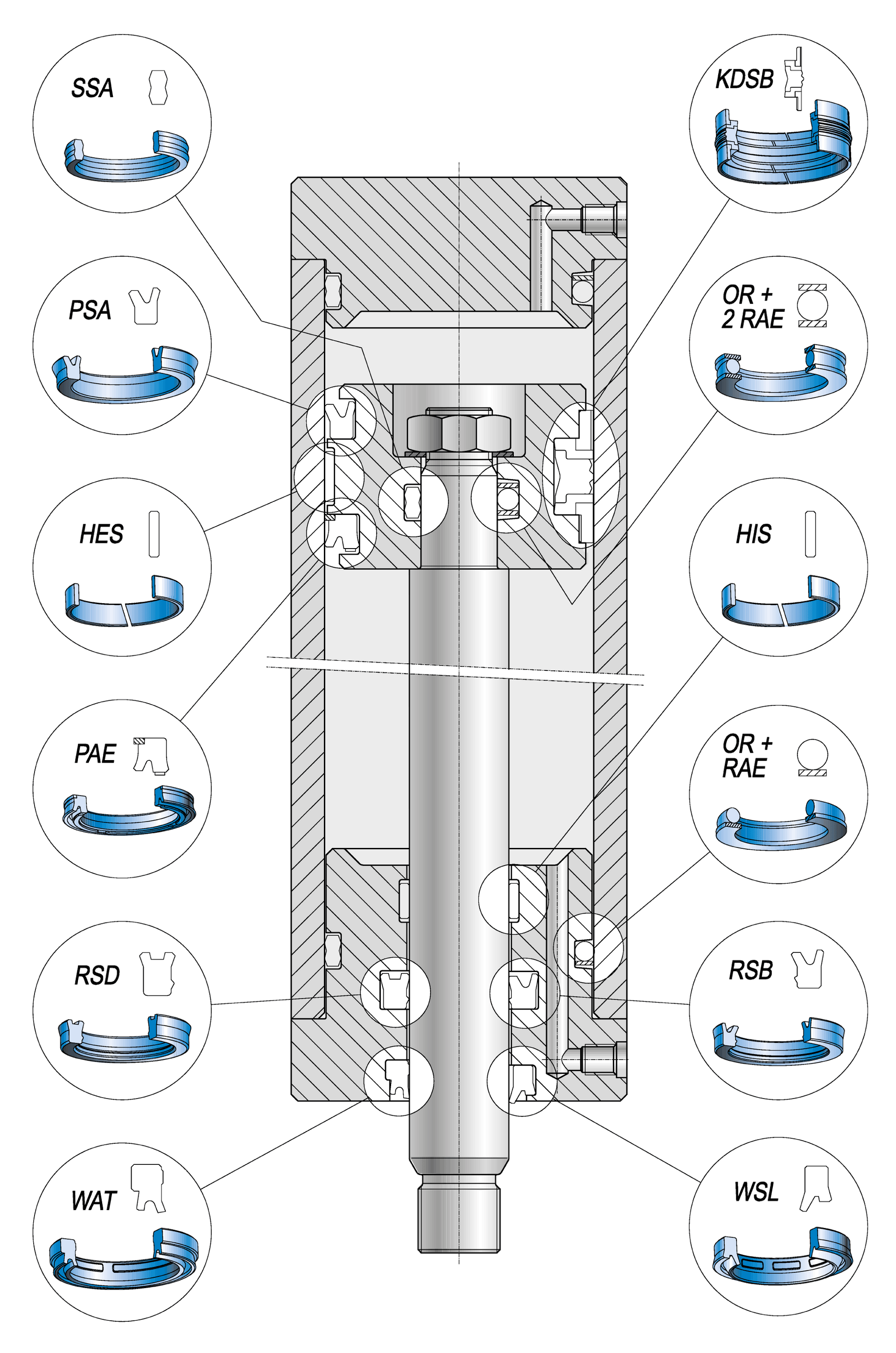

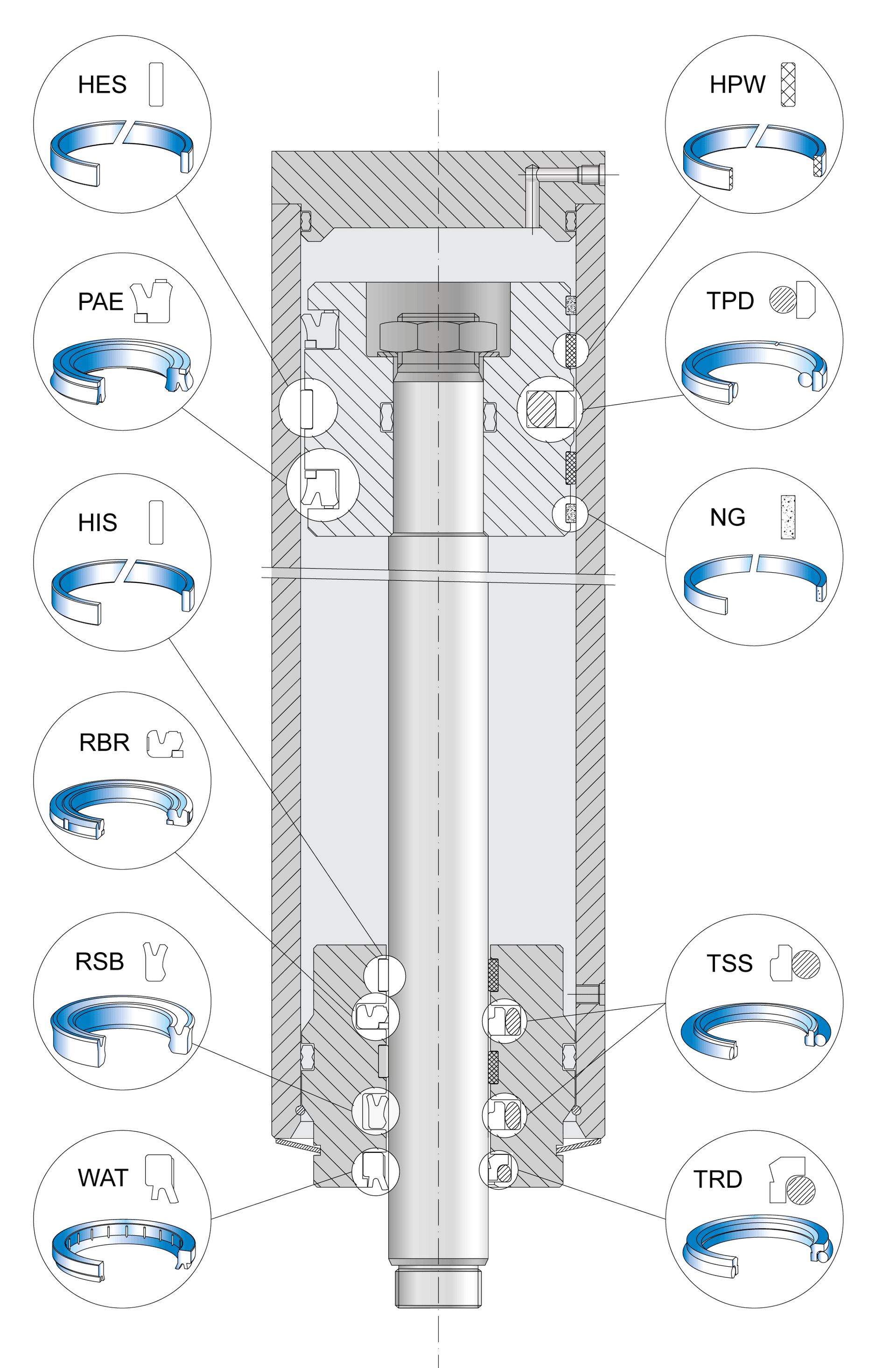

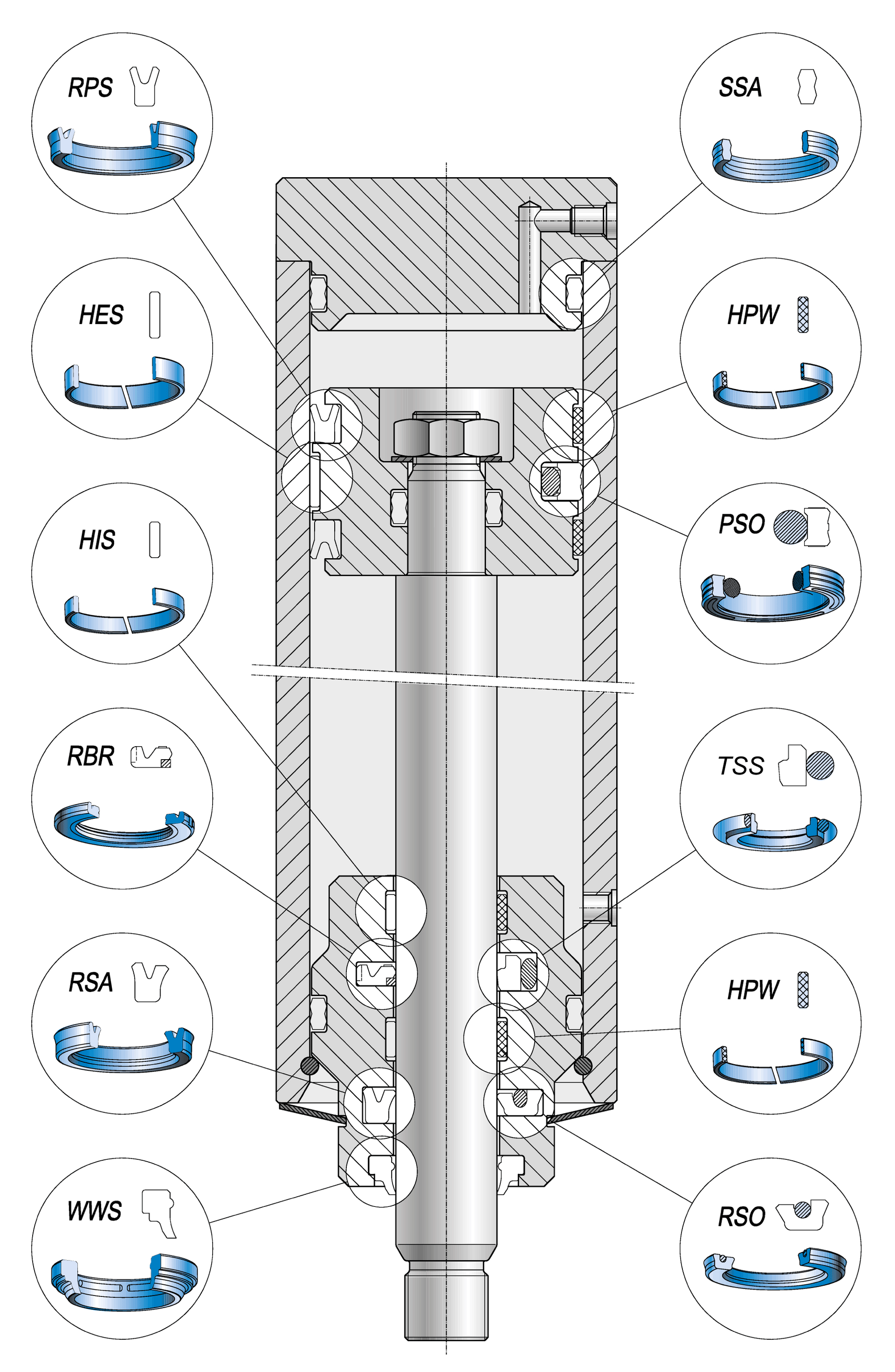

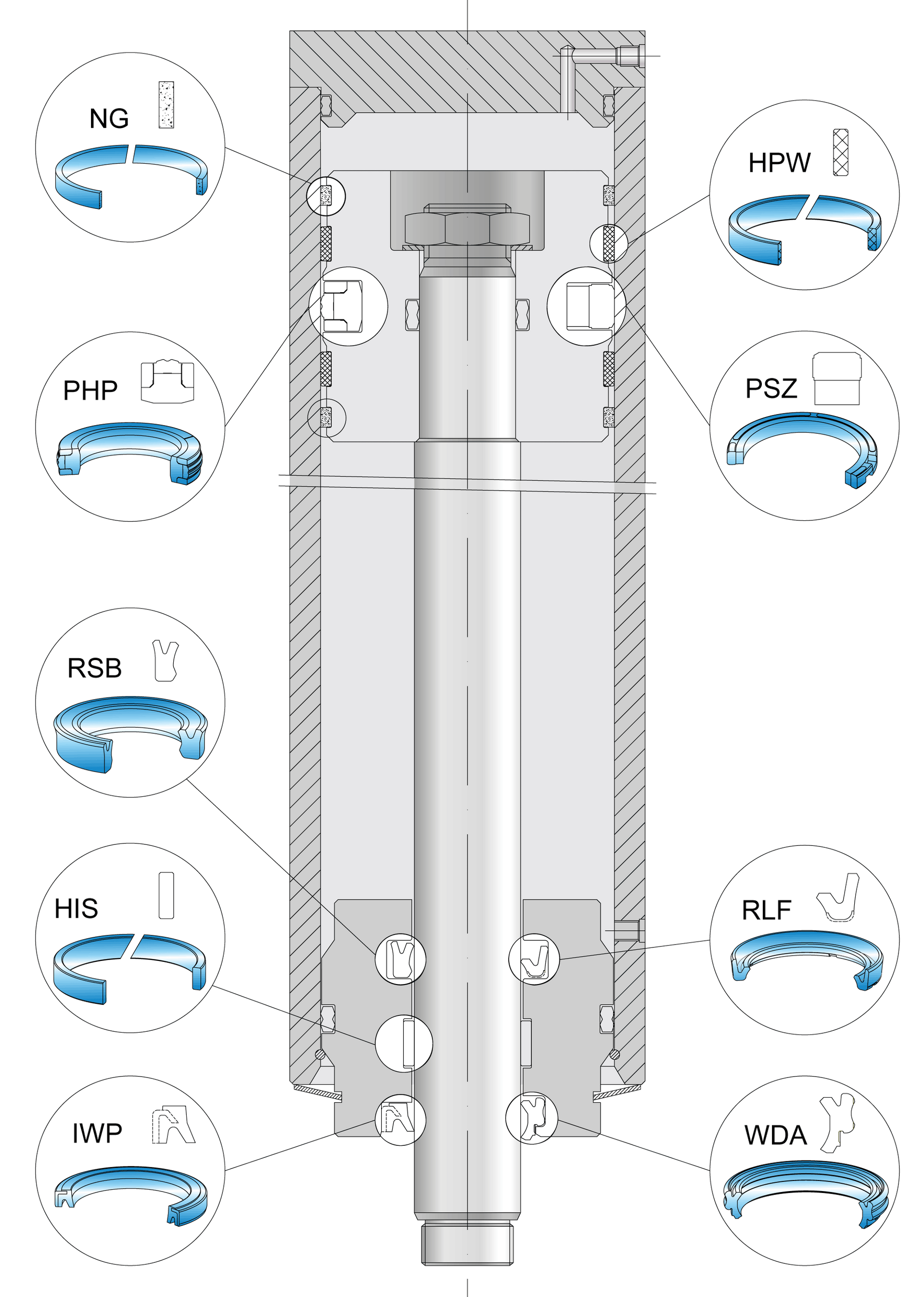

Montaggio


Precauzioni


Durante il montaggio, per un ottimo funzionamento delle guarnizioni occorre evitare tagli o deformazioni

permanenti. Fondamentale anche il rispetto delle norme internazionali ISO per quanto riguarda le dimensioni degli alloggiamenti e le tolleranze.

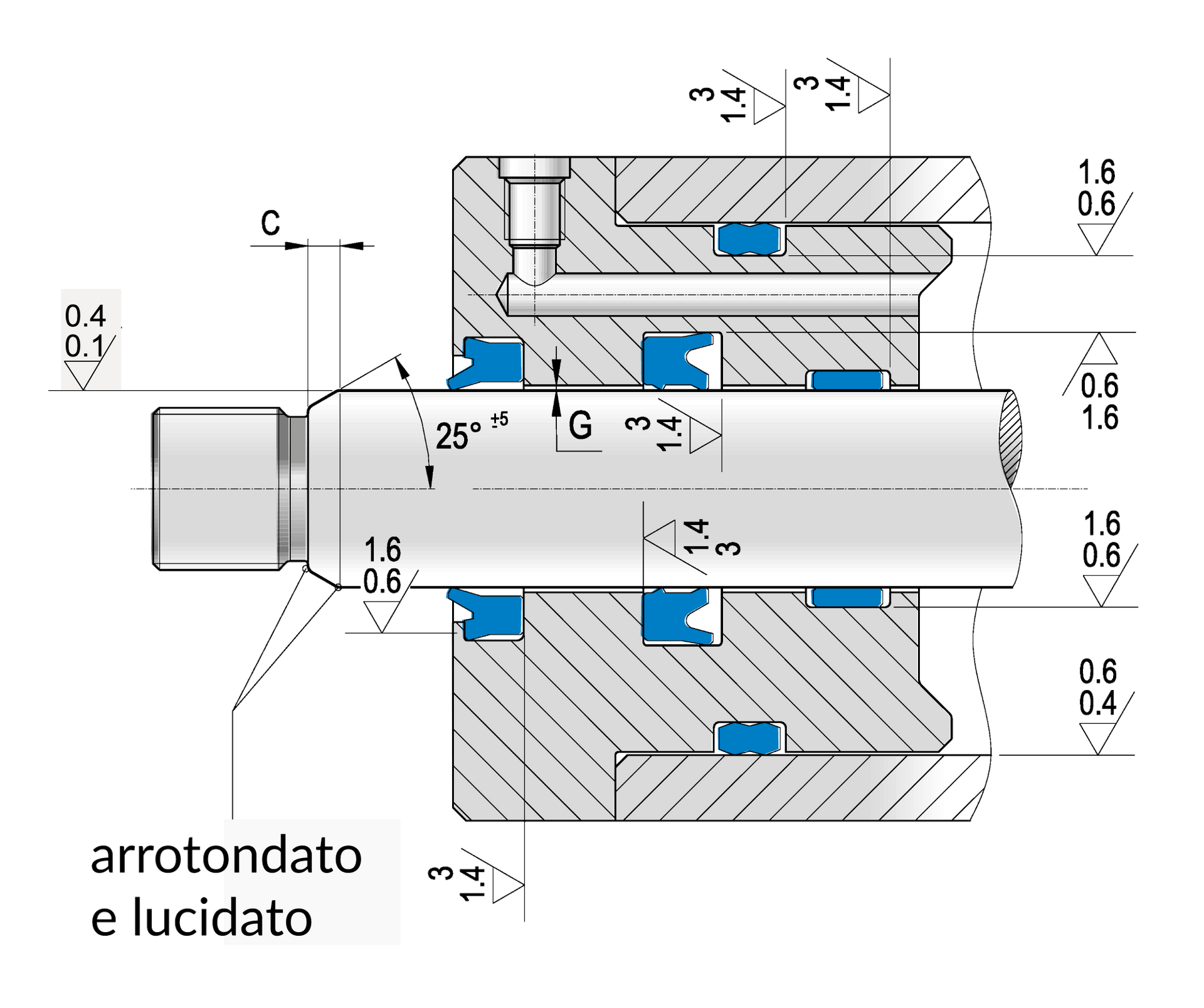

Montaggio tenuta stelo - PTFE


Le guarnizioni PTFE necessitano di precauzioni estremamente rigorose, maggiori che per tutte le altre tipologie di tenuta. È fondamentale eliminare gli spigoli vivi e le bave nelle sedi.

Il montaggio delle guarnizioni per stelo segue normalmente questa sequenza:

installare o-ring nella sede (fig. 20)

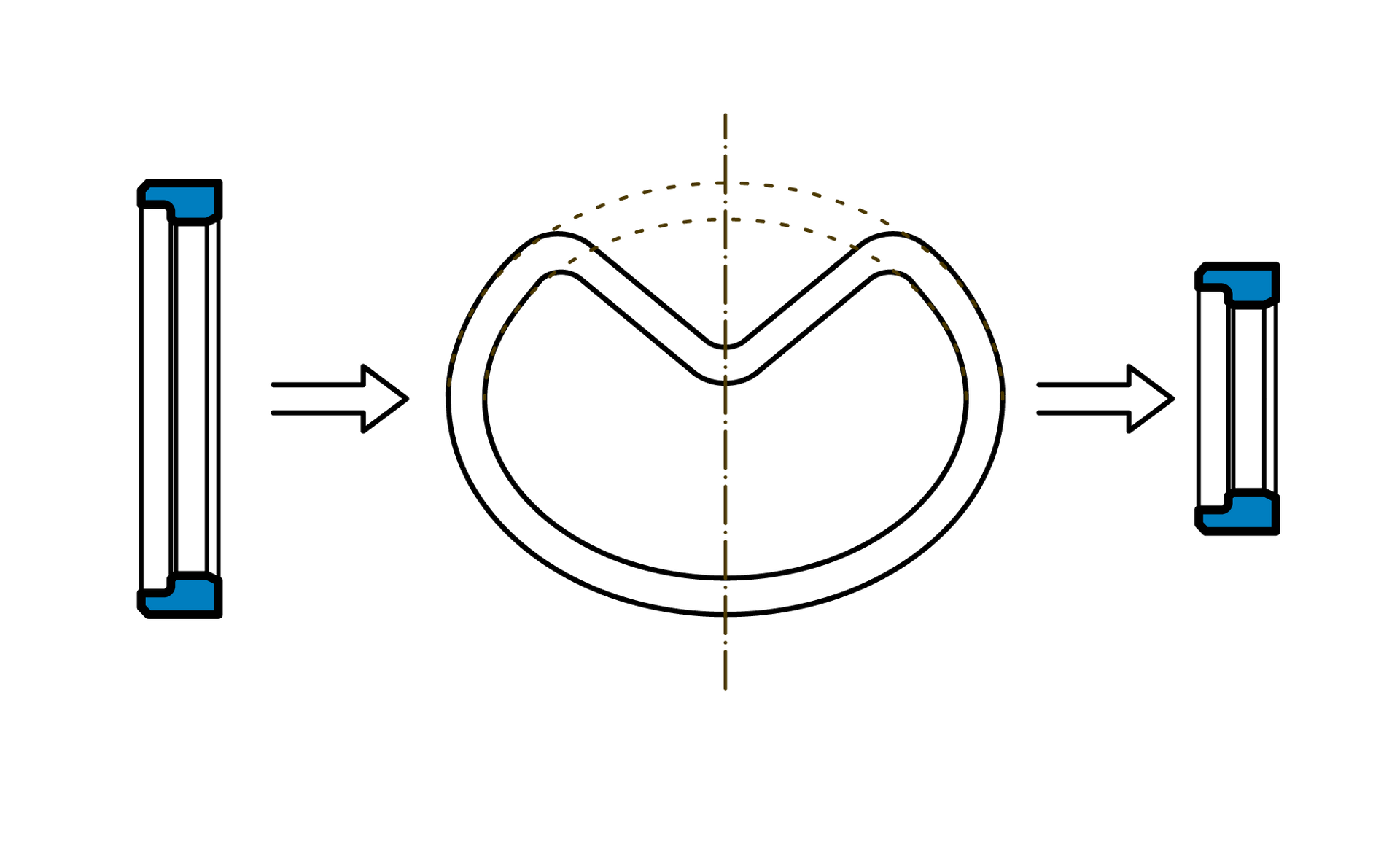

deformare l’anello in PTFE (fig. 21) senza creare piegature ad angolo vivo

inserire l’anello nella sede cercando di ridargli la formazione iniziale (fig. 22)

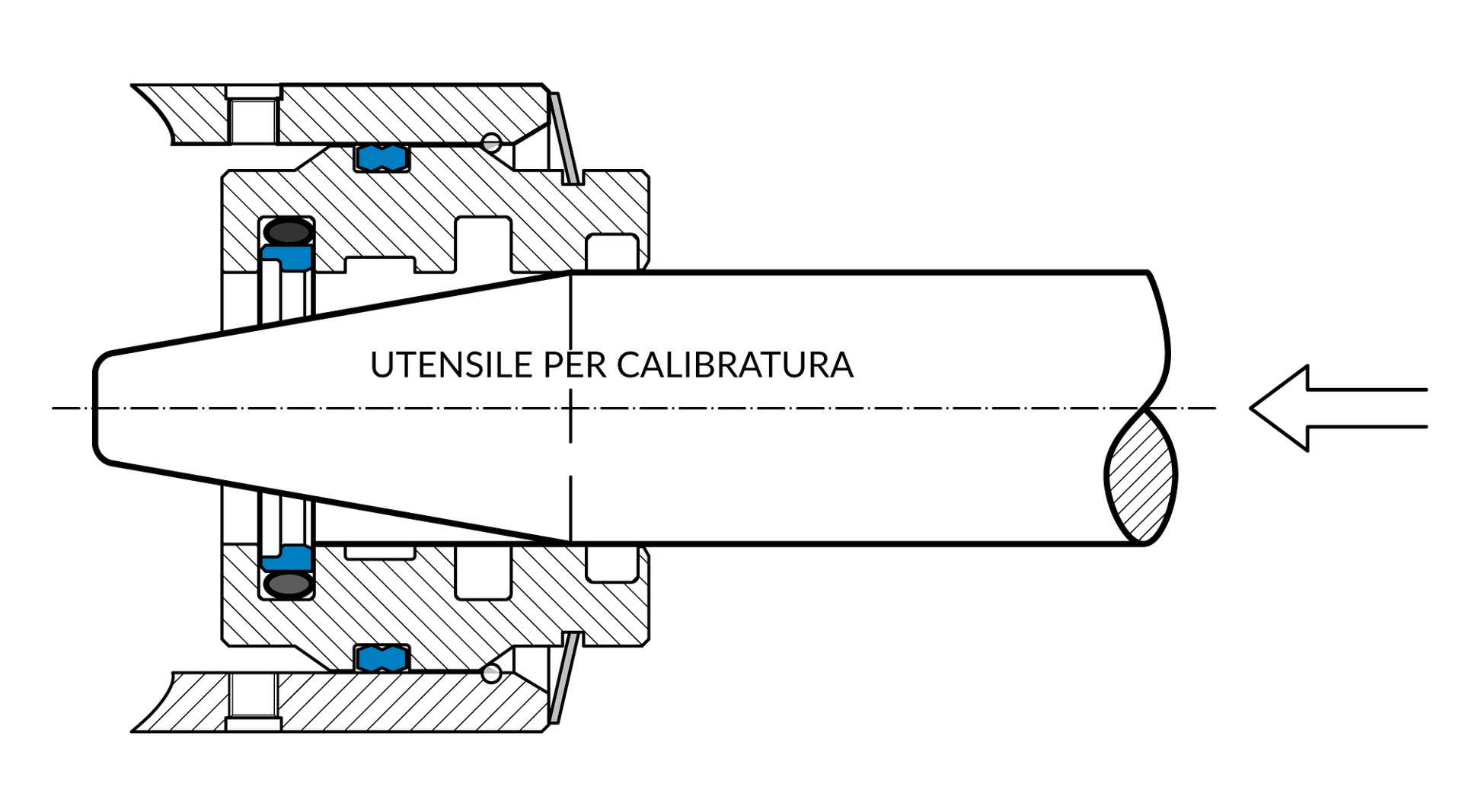

calibrare con utensile conico in materiale plastico.

fig. 20

fig. 21

fig. 22

fig. 23

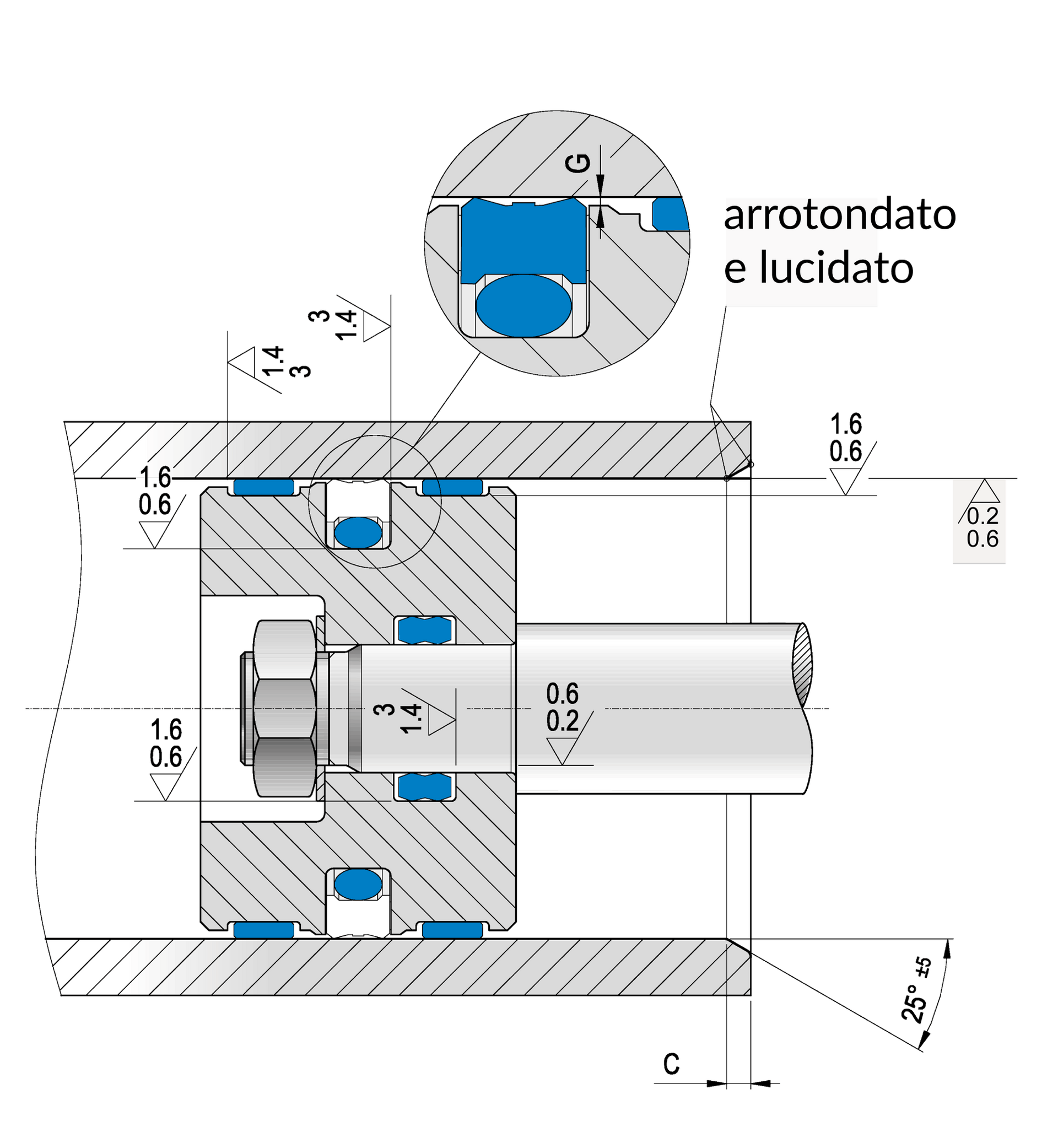

Montaggio tenuta pistone - PTFE


Analogamente a quanto indicato in precedenza, il montaggio delle guarnizioni per pistone segue normalmente questa sequenza:

installare l’o-ring nella sede

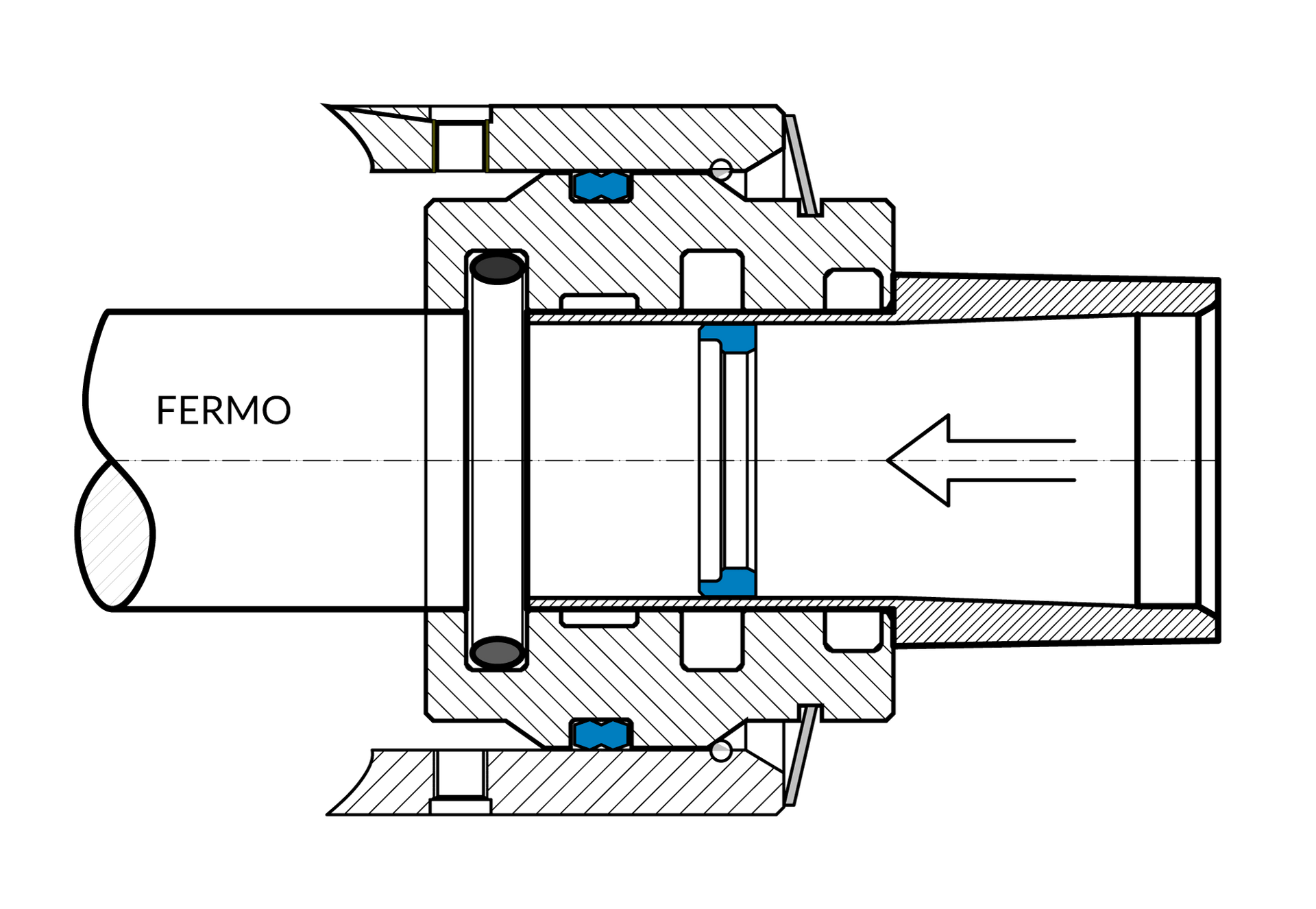

spingere dilatando l’anello in PTFE, con l’ausilio di un mandrino e una bussola a espansione (fig. 24)

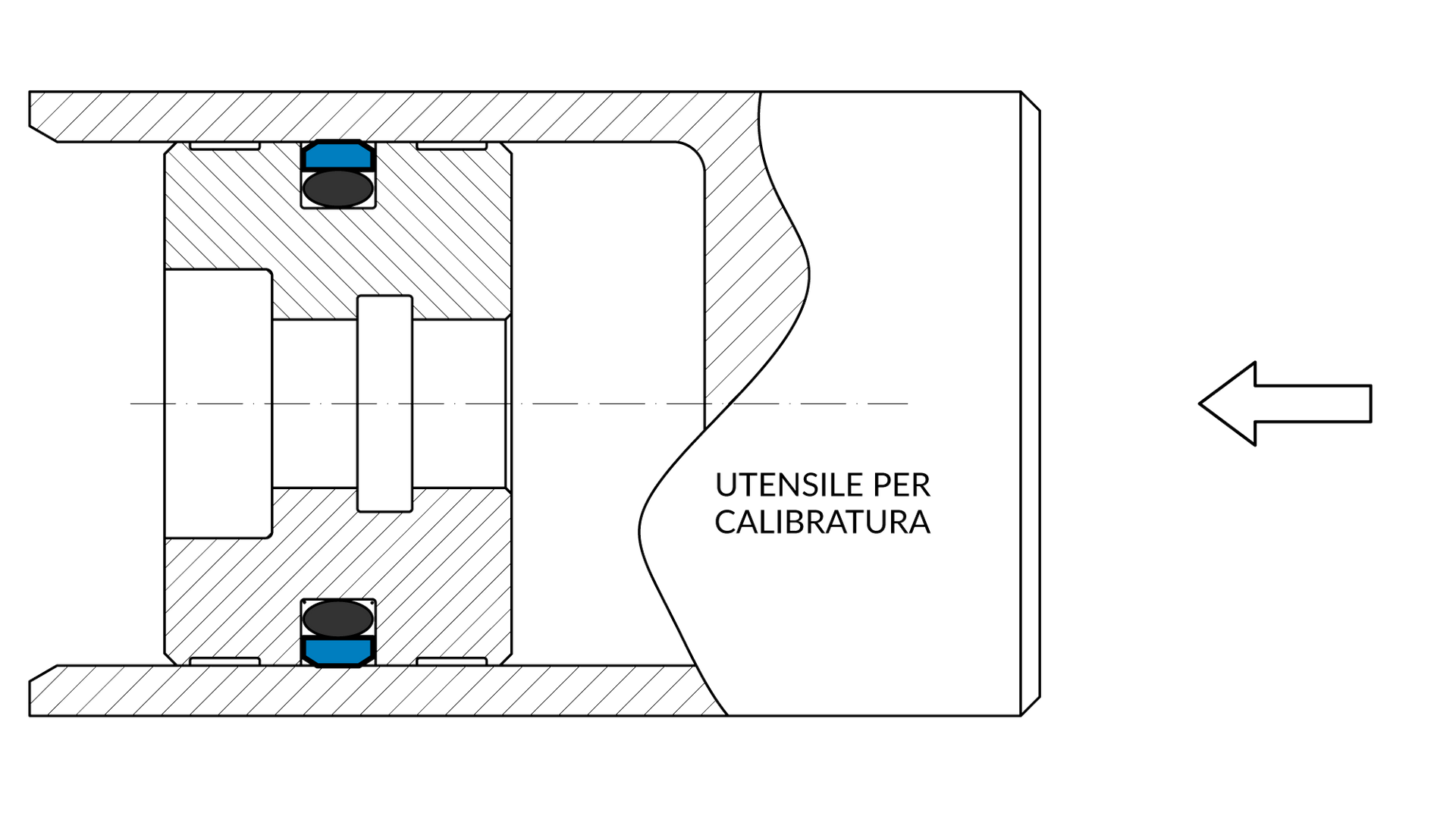

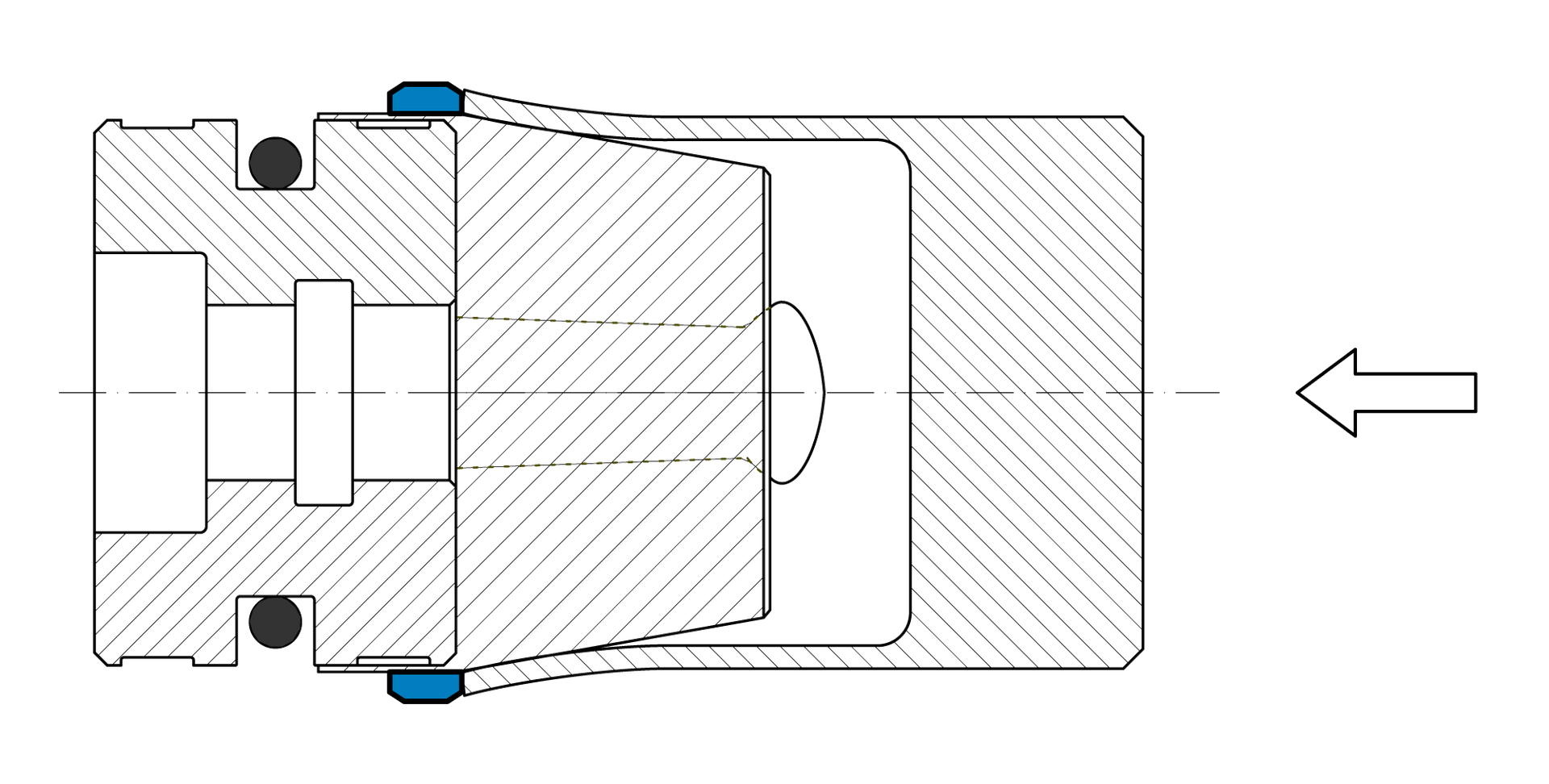

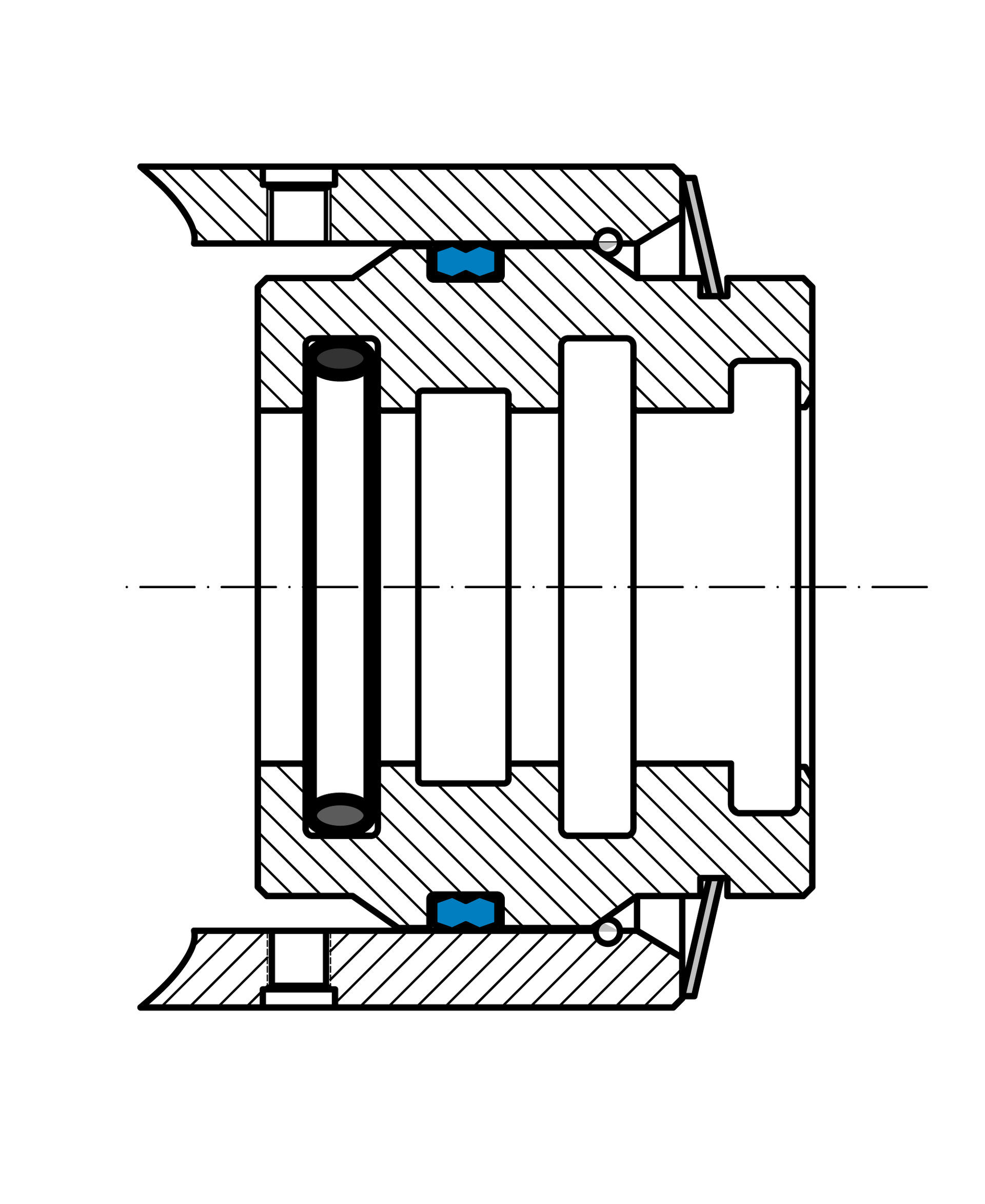

calibrare con una bussola opportunamente dimensionata (fig. 25).


Si consiglia di riscaldare la guarnizione fino a 50°C.



fig. 24

fig. 25
