PSA
Button

TENUTA PISTONE

La guarnizione tipo PSA è stata realizzata per impieghi su pistone e può essere utilizzata sia per il semplice sia per il doppio effetto. Ha labbri asimmetrici che assicurano sempre il contatto con la camicia anche in presenza di disallineamenti elevati.

Grazie all’alto modulo elastico del materiale, il montaggio avviene in cava semiaperta.

Condizioni operative

fluido	pressione (bar)	velocità (m/s)	temperatura °C
oli idraulici minerali (v. tabella 3 a p. 14)	< 400 (a 60°)	0,5	-35 +100 (punte 110)

Materiali

I materiali di base in uso per lo standard:

Guarnizione
materiale	Poliuretano
codice	C0
durezza (ShA)	93 +/-2
caratteristiche	ad alto modulo elastico, basso compression-set ed alta resistenza all’usura

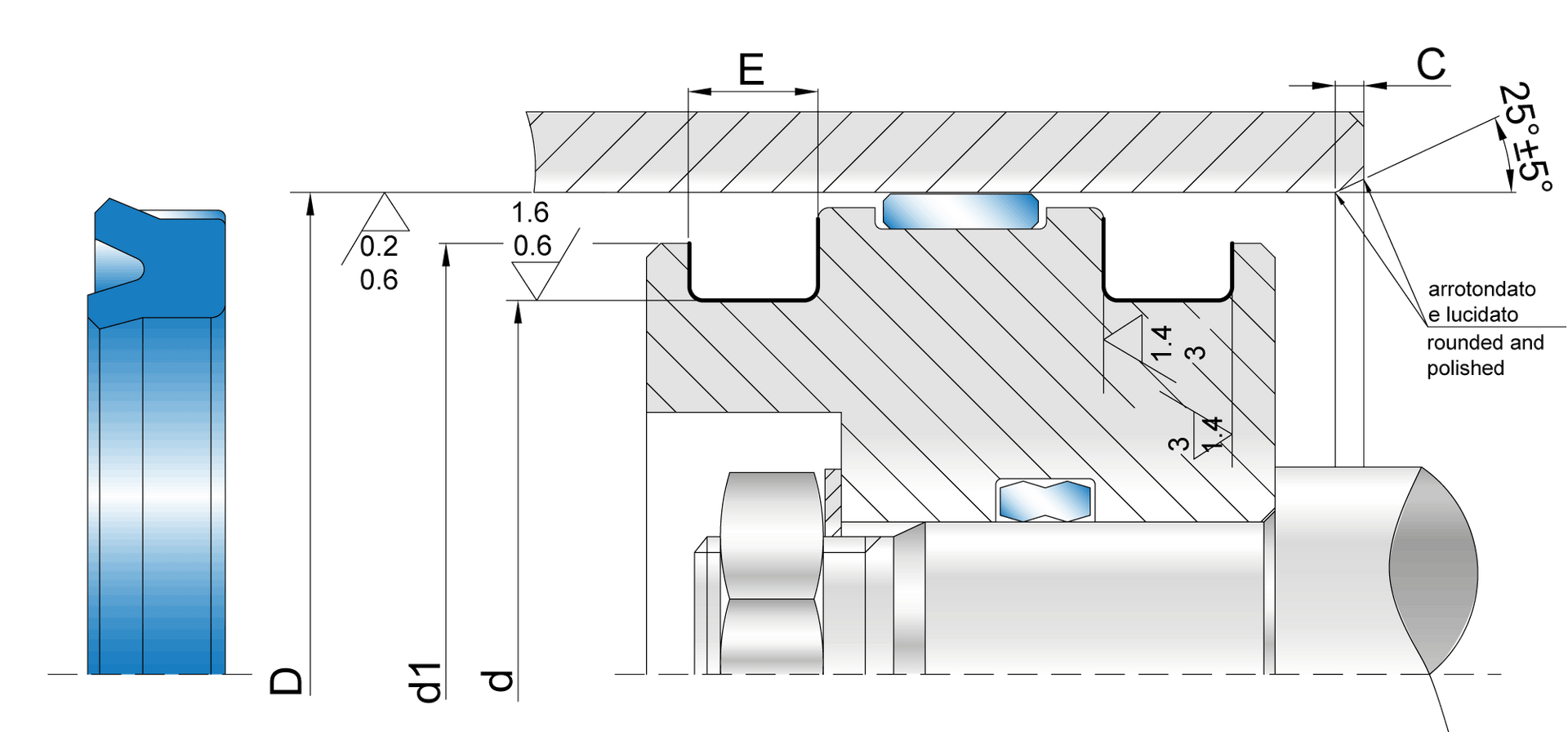

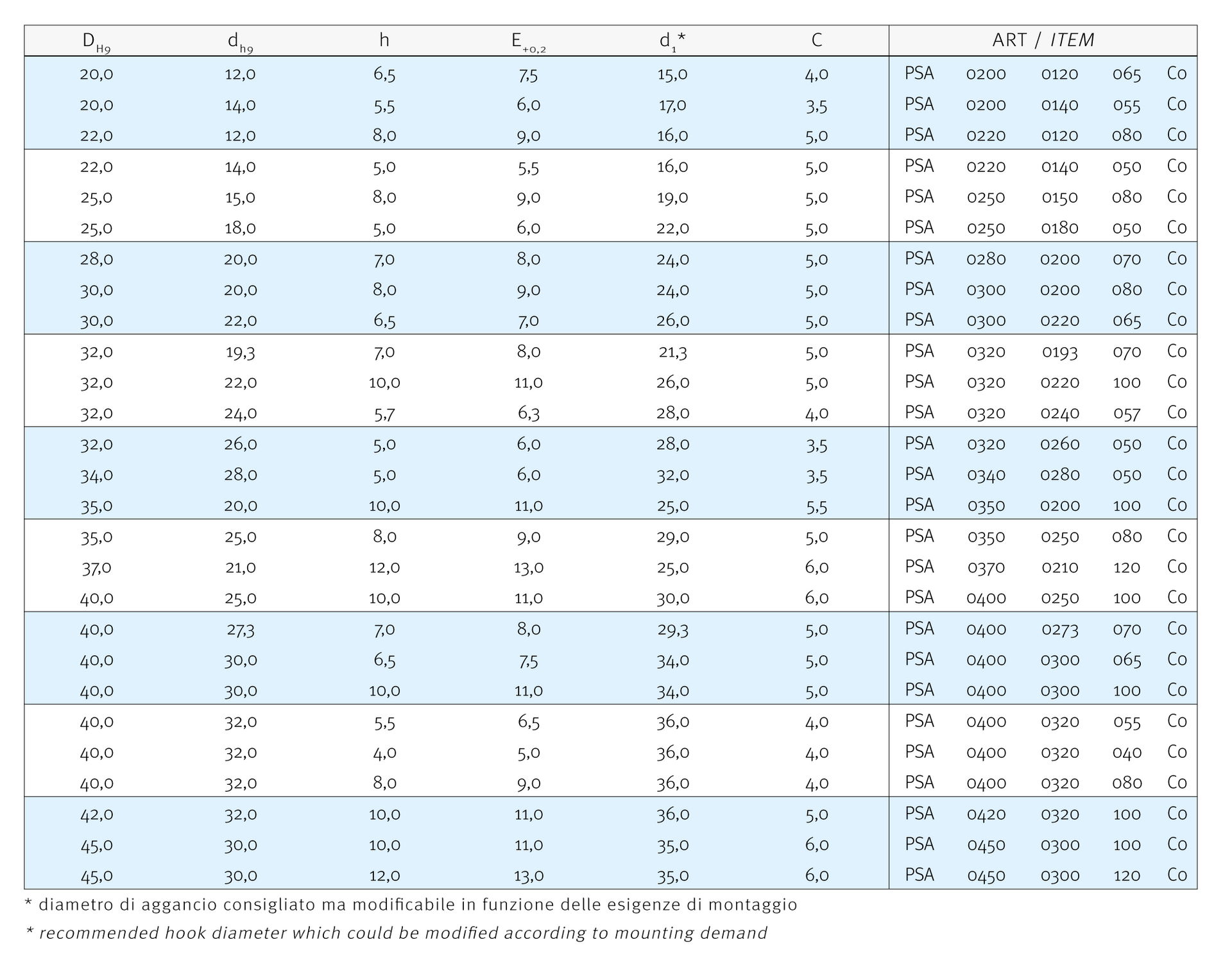

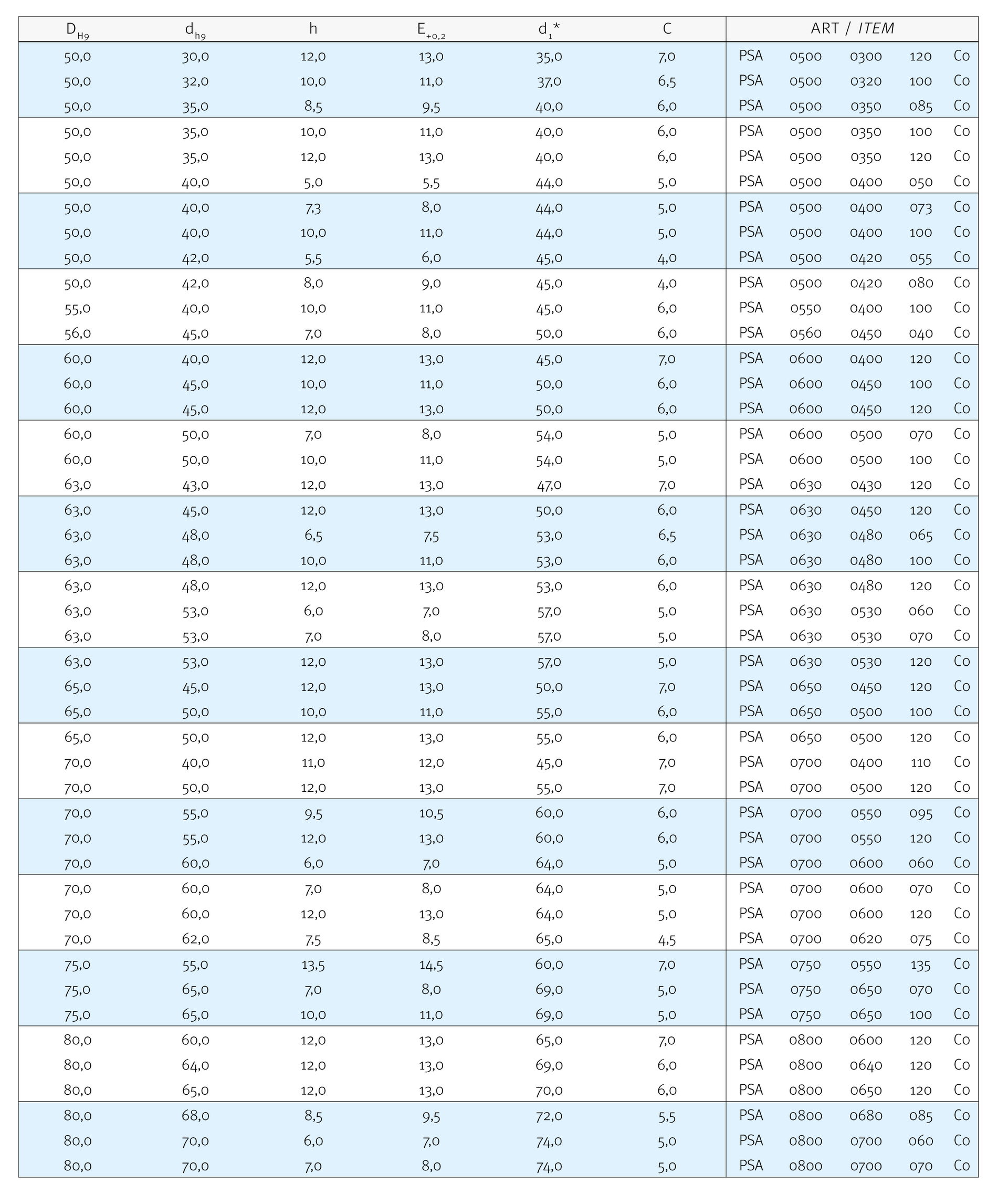

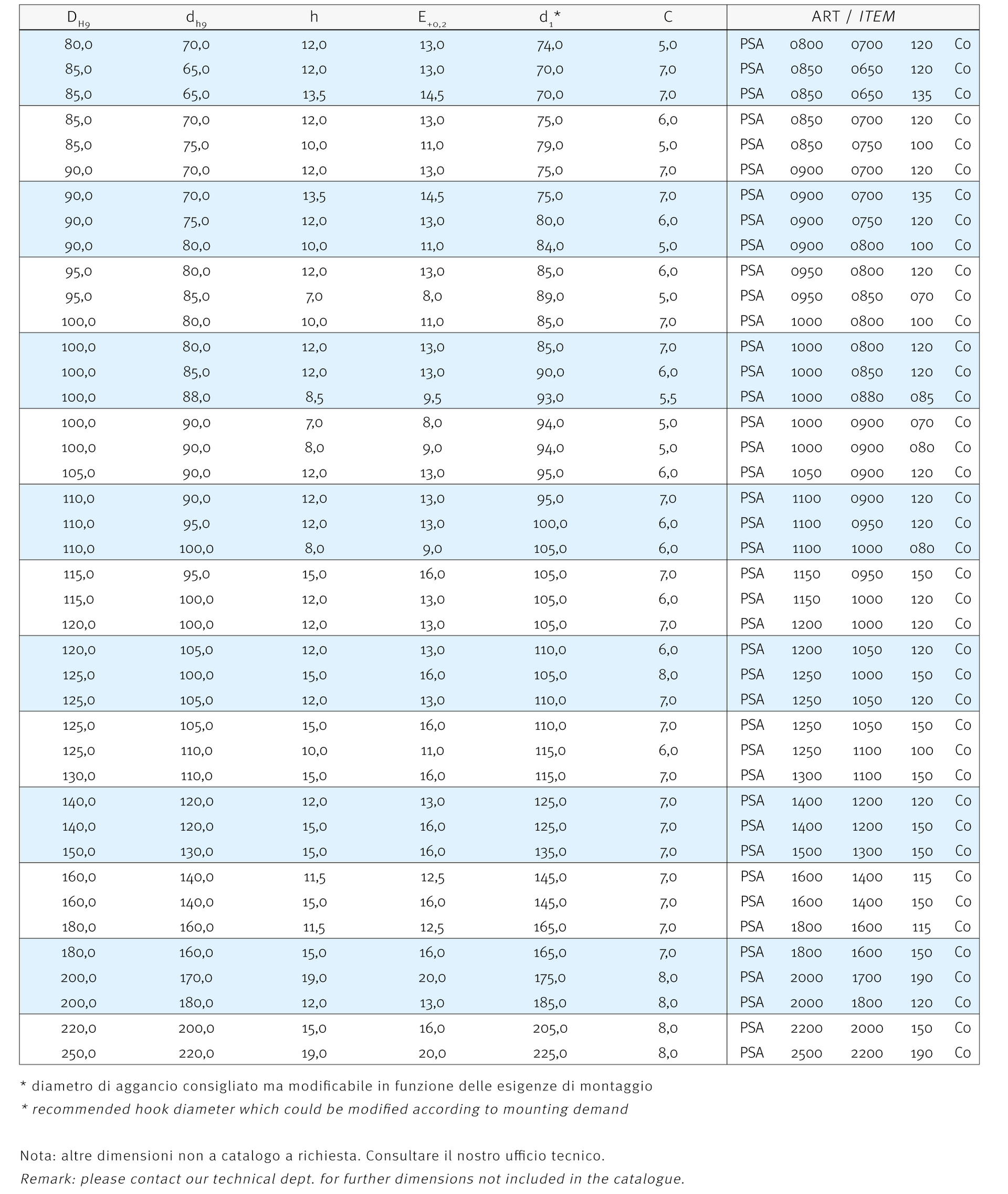

Montaggio e installazione

Lubrificare la tenuta prima del montaggio
eliminare tutti gli spigoli vivi e le bave sul pistone dove alloggia la guarnizione
eseguire uno smusso di invito sulla camicia per facilitare l’inserimento del pistone.

Per ulteriori informazioni leggere le istruzioni a p. 63.
